双头减速机 MSR series行星正交小齿轮轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星
- 轴位置
- 正交
- 机轴位置
- 小齿轮轴
- 扭矩
- 2-5kNm, >10kNm, 5-10kNm
- 构造特性
- 紧凑型
- 应用
- 粉碎应用, 双头, 用于铣床, 用于旋转托盘
- 其他特性
- 低速
- 旋转速度
3,500 rpm, 4,500 rpm, 5,000 rpm, 6,000 rpm
(21,991.1486 rad.min-1, 28,274.3339 rad.min-1, 31,415.9265 rad.min-1, 37,699.1118 rad.min-1)- 削减比率
最多: 10 unit
最少: 2 unit
- 重量
最多: 1,400 kg
(3,086.47 lb)276 kg, 280 kg, 548 kg, 750 kg, 1,400 kg
(608.48 lb, 617.29 lb, 1,208.13 lb, 1,653.47 lb, 3,086.47 lb)最少: 276 kg
(608.48 lb)
产品介绍

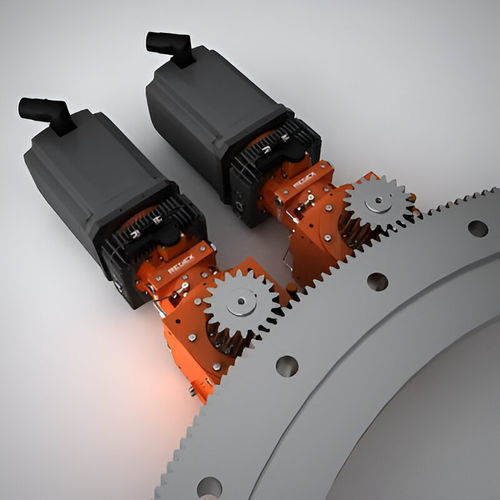

MSR 2 速 VTL 转台是一项新技术，它将两个直角 2 速齿轮箱结合在一起，可进行大功率车削和用于铣削的精确 C 轴运动。MSR 输出小齿轮与转台环形齿轮啮合。在车削模式下，两个电机齿轮箱共同工作，分担负载（50%-50%），使电机尺寸保持在传统主驱动电机的 1/2。在定位和铣削（C 轴）模式下，一个齿轮箱对另一个齿轮箱进行预加载，以消除反向间隙，确保精确定位。此外，齿轮比变速可满足车削时的高速和铣削时的低速高扭矩的全速要求。
车削时提供全负荷，铣削时消除反向间隙。
MSR 是一种结构紧凑的系统，可显著简化 VTL 转台运动学，并确保在速度范围、扭矩和精度方面的高性能。
---
