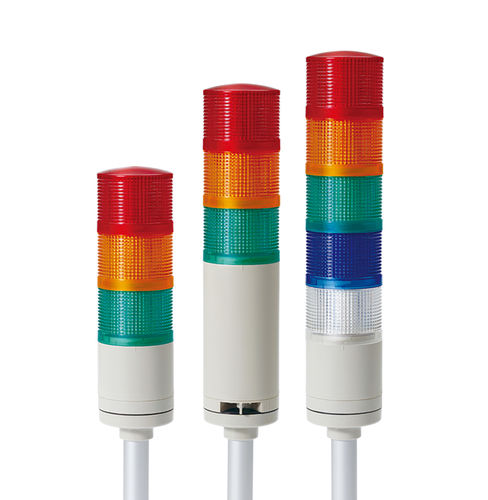

LED式多层警示灯 QTG70L

频闪长明5色

产品概述
Ø70mm 杆/管固定型模块化 LED 信号塔灯系列 QTG70L / QTGA70L，支持常亮或闪亮显示，并可选蜂鸣器及多种安装配件。

主要特性

• 模块化设计，可叠加常亮或闪亮模块以实现多层信号显示。
• 特殊漫射镜片保证远距离高可视性。
• Lock 型结构实现无需工具即可增减模块与调整颜色顺序。
• QTGA 型采用一体化镜片和罩体，外观简洁。
• 多种杆件与支架可选以适配不同安装环境。
• 蜂鸣器选项：内置蜂鸣器标准型 Max.85dB@1m；可按需订制高音量（100dB）型号。
• 支持通过 NPN 开路集电极输入直接连接 PLC；产品图标标示 NPN/PNP 兼容性。
• 闪烁频率：60–80 次/分钟。
• 工作环境温度：-30°C 至 +50°C。

产品详情

• 电压选项：DC12V、DC24V、AC110V–220V（AC 系列适用范围 AC100V–240V）。
• 尺寸：直径 Ø70mm；总体高度随层数变化（详见规格）。
• 材料：镜片 - PC；外壳 - ABS；杆 - 铝合金。
• 防护等级：标准型 IP65；带蜂鸣器型号 IP54。
• 标配引出线，M12 接头可作为选项。
• 合规性：CE、UL（部分 DC24V 型号可获 UL 认证）、RoHS。

可选型号 / 基本变体

• QTG70L（常亮）
• QTG70L-BZ（常亮，内置蜂鸣器）
• QTG70LF（常亮/闪亮）
• QTG70LF-BZ（常亮/闪亮，内置蜂鸣器）
• QTGA70L（常亮，一体化镜片/罩体）
• QTGA70L-BZ（常亮，内置蜂鸣器，一体化镜片/罩体）
• QTGA70LF（常亮/闪亮，一体化镜片/罩体）
• QTGA70LF-BZ（常亮/闪亮，内置蜂鸣器，一体化镜片/罩体）

颜色

• R - 红
• A - 琥珀/黄
• G - 绿
• B - 蓝
• W - 白

技术规格

• 按层数的典型重量：1层 ≈ 0.42 kg；2层 ≈ 0.56 kg；3层 ≈ 0.77 kg；4层 ≈ 0.92 kg；5层 ≈ 1.07 kg。
• 光源电流（1层）：DC12V = 105 mA；DC24V = 70 mA；AC110V–220V = Max.60 mA。
• 蜂鸣器电流：DC12V = 40 mA；DC24V = 75 mA；AC110V–220V = Max.55 mA。
• 闪烁频率：60–80 次/分钟。
• 工作温度范围：-30°C 至 +50°C。
• 防护等级：IP65（标准型）、IP54（蜂鸣器型）。
• 安装与配件：兼容 SCREWNUT24、LB24、LW24、QZ24、SZ24、QL24、SL24 等支架。
• 可选项：高音量蜂鸣器（100 dB）、M12 接头、DC24V 的 UL-listed 型号等。
