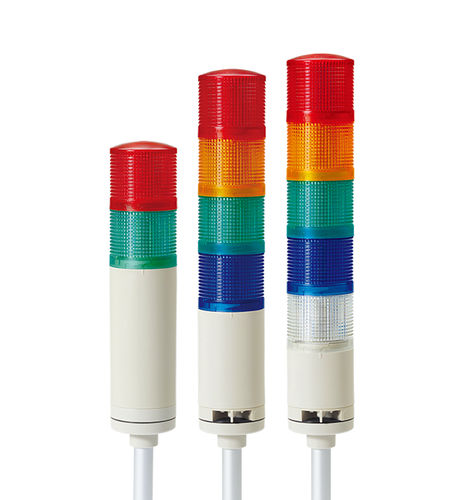

LED式多层警示灯 QTG60L

频闪长明双色

产品概述
模块化 LED 信号塔灯，立柱（Pole）安装，型号 QTG60L/QTGA60L，外径 Ø60mm。提供常亮与常亮/闪烁两种类型，并可选配蜂鸣器。

主要特点

• 模块化结构，采用 LOCK 连接，可无工具增减模块或调整颜色顺序。
• PC 色散透镜提升远距离可视性。
• QTGA 型为一体化灯罩设计，外观简洁。
• 支持多种立柱安装支架以适配不同安装环境。
• 蜂鸣器选项：内置蜂鸣器（音量可调）最大 Max.85dB（1m）；可按需订制双音或高音量 100dB 型号。
• 支持 NPN 开路集电极输入（可直接与 PLC 连接）；亦支持 PNP 类型。
• 闪烁频率：60–80 次/分钟。工作温度：-30°C 至 +50°C。
• 防护等级：标准型 IP65；内置蜂鸣器型 IP54。标准为预接线，支持 M12 接头定制。

材质与尺寸

• 灯罩：PC（聚碳酸酯）。
• 机体：ABS。
• 立柱材质：铝合金。
• 直径：Ø60mm。
• 高度范围（视配置而定）：352–635 mm。

型号 / 版本

• QTG60L — 常亮
• QTG60L-BZ — 常亮（内置蜂鸣器）
• QTG60LF — 常亮/闪烁
• QTG60LF-BZ — 常亮/闪烁（内置蜂鸣器）
• QTGA60L — 常亮（整合灯罩型）
• QTGA60L-BZ — 常亮（内置蜂鸣器）
• QTGA60LF — 常亮/闪烁（整合灯罩型）
• QTGA60LF-BZ — 常亮/闪烁（内置蜂鸣器）

配件（安装与支架）

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

注意事项

• AC 型号适用电压范围为 100V–240V。
• 24VDC UL 认证型号为订购项。
• 标准为预接线；可按需配置 M12 接头线缆。

技术规格

• 电压：DC12V、DC24V、AC110V–220V（AC 适用范围 100V–240V）。
• 防护等级：IP65（标准型）；IP54（内置蜂鸣器型）。
• 工作温度：-30°C ~ +50°C。
• 闪烁频率：60–80 次/分钟。
• 光源电流（1 层）：DC12V = 0.105A；DC24V = 0.070A；AC110–220V = Max.0.060A。
• 蜂鸣器电流（1 层）：DC12V = 0.040A；DC24V = 0.075A；AC110–220V = Max.0.055A。
• 各层重量（约，DC12V / DC24V / AC110–220V）：1 层 = 0.26kg / 0.26kg / 0.36kg；2 层 = 0.34kg / 0.34kg / 0.44kg；3 层 = 0.43kg / 0.43kg / 0.53kg；4 层 = 0.51kg / 0.51kg / 0.61kg；5 层 = 0.59kg / 0.59kg / 0.69kg。
• 可选颜色（按层数）：1 层：R（红）；2 层：R、G（绿）；3 层：R、A（黄）、G；4 层：R、A、G、B（蓝）；5 层：R、A、G、B、W（白）。
• 认证：CE、UL（24VDC UL 认证为订购项）；符合 RoHS。
