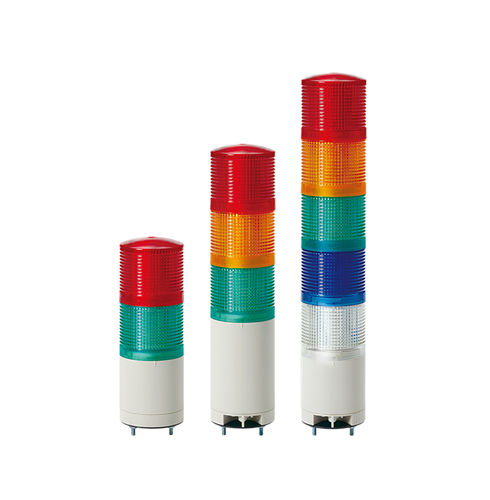

LED式多层警示灯 QTG60ML

频闪长明双色

概述

• Ø60mm 模块化直装型 LED 信号塔灯，适用于工业场景
• 模块化常亮/闪亮 LED 模块，采用 LOCK 结构实现免工具添加与颜色重排
• QTGA 型采用一体化镜片与罩盖，外观简洁
• 可选内置蜂鸣器：最大声压 Max.85 dB（1 m）；可选高声压 100 dB 与可调音量型号
• 标准预接线；可按需提供 M12 接头与 24 VDC UL 认证型号
• 认证：CE、UL（24V DC 可选）；符合 RoHS 要求

产品要点说明
Ø60mm 直装型
LED 常亮/闪亮 多层信号灯
最大 85 dB（蜂鸣器可选）

产品特性

• 模块化常亮/闪亮信号塔灯，采用 LOCK 模块连接结构
• 特殊漫光镜片，颜色扩散均匀，远距识别性良好
• 支持免工具模块添加与颜色排列更换
• QTGA 型为一体式镜片设计，外观更简洁
• 蜂鸣器输出：最大 85 dB（1 m）；可选 100 dB 高声压及音量可调类型
• 支持 NPN 开路集电极晶体管输入，可直接与 PLC 连接（支持 NPN/PNP 接法）
• 闪烁频率：60–80 次/分钟
• 工作环境温度：-30°C ~ +50°C
• 防护等级：标准 IP65；内置蜂鸣器型号为 IP54
• 标准为预接线；M12 接头为可选项
• 24 VDC 可选 UL 认证型号提供

型号/层数/电压/重量/颜色
型号组：QTG60ML / QTG60ML-BZ / QTG60MLF / QTG60MLF-BZ / QTGA60ML / QTGA60ML-BZ / QTGA60MLF / QTGA60MLF-BZ

表头：层数 | 电压 | 重量 | 颜色
1 | DC12V / DC24V / AC110V-220V | 0.26 kg / 0.26 kg / 0.36 kg | R - 红
2 | DC12V / DC24V / AC110V-220V | 0.34 kg / 0.34 kg / 0.44 kg | R - 红；G - 绿
3 | DC12V / DC24V / AC110V-220V | 0.43 kg / 0.43 kg / 0.53 kg | R - 红；A - 黄；G - 绿
4 | DC12V / DC24V / AC110V-220V | 0.51 kg / 0.51 kg / 0.61 kg | R - 红；A - 黄；G - 绿；B - 蓝
5 | DC12V / DC24V / AC110V-220V | 0.59 kg / 0.59 kg / 0.69 kg | R - 红；A - 黄；G - 绿；B - 蓝；W - 白

电气 / 声学
光源电流（1 层）：DC12V = 105 mA | DC24V = 70 mA | AC110V–220V = Max. 60 mA
蜂鸣器电流：DC12V = 40 mA | DC24V = 75 mA | AC110V–220V = Max. 55 mA
闪烁频率：60–80 次/分钟

附加信息

• 材料：镜片 - PC；机体 - ABS；杆体 - 铝合金
• 防护等级：IP65（标准）；蜂鸣器内置型为 IP54
• 工作温度范围：-30°C ~ +50°C
• 认证：CE、UL（24V DC 可选 UL 认证）、符合 RoHS

规格汇总

• 系列：QTG / QTGA（Ø60 mm 模块化信号塔灯）
• 典型型号：QTG60ML / QTGA60ML（支持带/不带蜂鸣器及常亮/闪烁型）
• 直径：Ø60 mm；高度：约 126–399 mm（依据层数变化）
• 电压：DC12V / DC24V / AC110V–220V（AC100V–240V 适用范围）
• 闪烁频率：60–80 次/分钟
• 输入兼容：支持 NPN 开路集电极输入（可直接与 PLC 连接），兼容 PNP
• 标准布线：预接线；M12 接头为可选项
• 蜂鸣器：最大 85 dB @1 m（标准），可选 100 dB 高声压；音量可调选项
• 防护/温度：IP65 / IP54（蜂鸣器），-30°C ~ +50°C
• 认证：CE、UL（24V DC 可选）、RoHS
