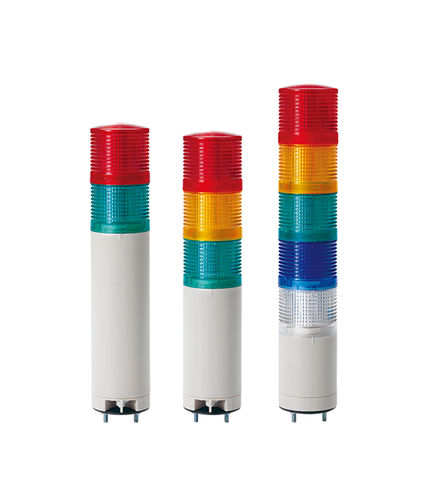

LED式多层警示灯 QTG50ML

频闪长明双色

产品概述
直径 Ø50 mm 的模块化 LED 信号塔（塔灯），用于常亮或闪烁指示。提供 QTG（标准）与 QTGA（集成镜片/外罩）型号。可选内置蜂鸣器（Max.85 dB @1 m）及更高音量的蜂鸣器选项。

主要特点

• 模块化结构：采用 LOCK 型连接，用户可在无工具情况下增加/拆卸模块并调整颜色顺序。
• 特殊的颜色漫散镜片，提升远距可视性。
• 支持常亮（连续）或闪烁工作模式；闪烁频率通常为 60–80 次/分钟。
• QTGA 型采用一体化镜片/外罩，外观简洁。
• 蜂鸣器可选：标准 Max.85 dB @1 m；可选 100 dB 高音量或带音量控制的蜂鸣器。
• 兼容 NPN 开路集电极输入，便于直接与 PLC 连接；也支持 PNP 型。
• 标准为预接线；可按需提供 M12 连接器。

电气 / 机械
电压选项：DC 12 V、DC 24 V、AC 110–220 V（AC 型标为 AC110–220 V；自由电压型可适用 AC100–240 V）。外径：Ø50 mm。安装高度：約 116–364 mm，随层数变化。
光源电流（每层）：DC12 V = 90 mA；DC24 V = 70 mA；AC110–220 V = Max. 55 mA。蜂鸣器电流：DC12 V = 40 mA；DC24 V = 75 mA；AC110–220 V = Max. 55 mA。
材料：镜片 = PC（聚碳酸酯）；外壳 = ABS。防护等级：IP65（标准）／IP54（内置蜂鸣器型）。工作环境温度：-30°C 至 +50°C。

型号变体（页面示例）

• QTG50ML — 常亮
• QTG50ML-BZ — 常亮，带内置蜂鸣器
• QTG50MLF — 常亮/闪烁
• QTG50MLF-BZ — 常亮/闪烁，带内置蜂鸣器
• QTGA50ML — QTGA 型（集成镜片/外罩）
• QTGA50ML-BZ、QTGA50MLF、QTGA50MLF-BZ — 其它 QTGA 变体

颜色与层数
标准 LED 颜色（每层）：R（Red）、A（Amber）、G（Green）、B（Blue）、W（White）。支持 1 至 5 层配置；重量与尺寸随层数和选项变化。

认证与合规

• 符合 CE。
• 部分 DC24 V 型号列入 UL 清单。
• 符合 RoHS 指令。

特性 / 技术规格

• 系列：QTG / QTGA（Ø50 mm 直装型）。
• 防护等级：IP65（标准）／IP54（内置蜂鸣器型）。
• 工作温度范围：-30°C 至 +50°C。
• 闪烁频率（闪烁型号）：60–80 次/分钟。
• 光源电流（1 层）：DC12 V = 90 mA；DC24 V = 70 mA；AC110–220 V = Max. 55 mA。
• 蜂鸣器电流（如配备）：DC12 V = 40 mA；DC24 V = 75 mA；AC110–220 V = Max. 55 mA。
• 典型重量（示例）：1 层 DC 约 0.19 kg；2 层 约 0.27 kg；3 层 约 0.36 kg；4 层 约 0.44 kg；5 层 约 0.53 kg（根据选项有所不同）。
• 材料：镜片 = PC；外壳 = ABS。
• 布线：标准为预接线；可选 M12 连接器。
• 可选配置：内置蜂鸣器、高音量蜂鸣器、M12 连接器、UL 列表 24 VDC 型等。
