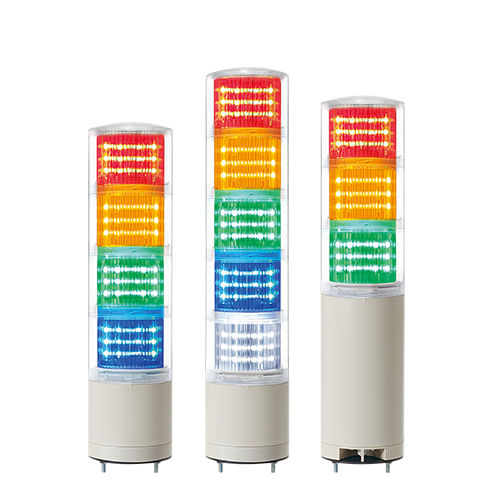

LED式多层警示灯 QTC70ML

频闪长明双色

概览

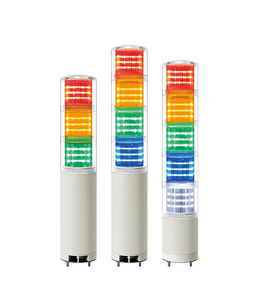

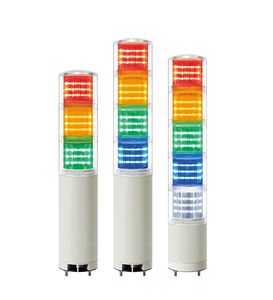

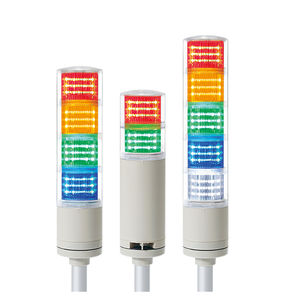

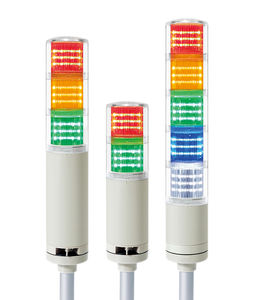

Ø70mm 直装型模块化 LED 信号塔，支持常亮与闪光模式。可选内置蜂鸣器（标准 1m 处最高 85dB）。提供多种电压与 IP 防护等级配置。

产品特点

• 模块化 LED 常亮/闪光信号塔，采用锁扣式堆叠结构（无需工具即可添加模块或调整颜色顺序）
• 外罩内增设独立内置色彩滤镜，提高信号可视性
• QTCA 型采用一体化外罩与盖板，外观简洁
• 关闭时半透明滤镜可在近距离提供舒适的观察体验
• 内置蜂鸣器：标准 1m 处最大 85dB；可选 100dB 或双音蜂鸣器
• 支持 NPN 开路集电极输入，可直接连接 PLC（也标注有 PNP 类型）
• 闪烁频率：60–80 次/分钟
• 工作温度：-30°C 至 +50°C
• 标准为预接线；可按需提供 M12 接头
• 认证：CE、UL；符合 RoHS 指令

规格（摘要）
型号/变体：QTC70ML；QTC70ML-BZ（内置蜂鸣器）；QTC70MLF（常亮/闪光）；QTC70MLF-BZ；QTCA70ML；QTCA70ML-BZ；QTCA70MLF；QTCA70MLF-BZ

列项：层数 | 电压 (DC12V / DC24V / AC110V-220V) | 认证 | 重量 (DC12V / DC24V / AC) | 颜色
1 | DC12V / DC24V / AC110V-220V | CE, UL | 0.44kg / 0.44kg / 0.54kg | R - 红
2 | DC12V / DC24V / AC110V-220V | CE, UL | 0.58kg / 0.58kg / 0.68kg | R - 红；A - 琥珀；G - 绿
3 | DC12V / DC24V / AC110V-220V | CE, UL | 0.79kg / 0.79kg / 0.89kg | R - 红；A - 琥珀；G - 绿
4 | DC12V / DC24V / AC110V-220V | CE, UL | 0.94kg / 0.94kg / 1.04kg | R - 红；A - 琥珀；G - 绿；B - 蓝
5 | DC12V / DC24V / AC110V-220V | CE, UL | 1.09kg / 1.09kg / 1.19kg | R - 红；A - 琥珀；G - 绿；B - 蓝；W - 白

电气 / 电流（每层）
光源电流（1 层）：DC12V = 105 mA；DC24V = 70 mA；AC110V–220V = 最大 60 mA
蜂鸣器电流：DC12V = 40 mA；DC24V = 75 mA；AC110V–220V = 最大 55 mA

声音 / 音色
标准内置蜂鸣器示例：间歇“Pi-- Pi--”慢速模式。可选双音或连续蜂鸣类型。

材料
镜片：PC；内镜片：PC；外壳：ABS

附件（典型）

• TWS80（安装支架）
• TWA80（安装支架）

备注
交流型产品的自由电压范围为 100–240V。DC24V 提供 UL 认证型号。

技术规格

• Brand: Qlight
• 系列：QTC / QTCA
• 型号表示：QTC70ML（包含 QTCA70ML 及带蜂鸣器/闪光等变体）
• 直径：Ø70 mm
• 高度（取决于层数）：126–399 mm（典型）
• 电压选项：DC12V、DC24V、AC110V–220V（AC 自由电压 100–240V）
• 闪烁频率：60–80 次/分钟
• 蜂鸣器音量：标准在 1 m 处最高 85 dB；可选 100 dB 和双音类型
• 防护等级：IP65（标准）；内置蜂鸣器类型为 IP54
• 工作温度：-30°C 至 +50°C
• 输入兼容性：NPN 开路集电极（也标注 PNP 类型）
• 标准预接线；可按需提供 M12 接头
• 认证：CE、UL；符合 RoHS 指令
• 材料：镜片/内镜片 - PC；外壳 - ABS
