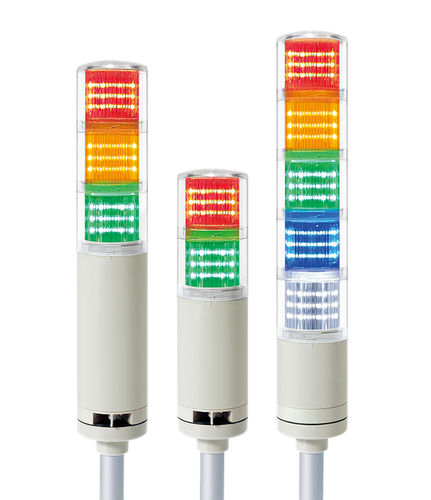

LED式多层警示灯 QTC60L

频闪长明5色

概述
Ø60 mm 立柱式 LED 信号塔灯（QTC60L / QTCA60L），提供常亮及常亮/闪烁两种配置。可选内置蜂鸣器并支持多层组合以实现可视与声光信号。

产品特点

• 模块化 LED 塔灯，采用锁扣式结构，模块可免工具增减
• 外镜内设置独立颜色滤镜镜片，提升信号清晰度
• QTCA 型采用一体化镜片与罩，外观简洁
• 关闭时半透明滤镜在近距离检查时降低眩光
• 提供多种立柱安装支架以适应不同安装位置
• 可选内置蜂鸣器（标准型在1 m 处最高85 dB）；提供双音及高音量（100 dB）选项
• 兼容 NPN 开路集电极晶体管驱动输入，可直接连接 PLC
• 闪烁频率：60–80 次/分
• 工作温度范围：-30°C 至 +50°C
• 防护等级：标准型 IP65；内置蜂鸣器型 IP54
• 默认预接线；可按需提供 M12 连接器
• 可提供 24 VDC UL 认证型号
• 认证：CE、UL；符合 RoHS 指令

产品规格

• 型号：QTC60L / QTC60L-BZ（常亮 / 常亮带蜂鸣器） / QTC60LF / QTC60LF-BZ（常亮/闪烁 / 常亮/闪烁带蜂鸣器） / QTCA60L / QTCA60L-BZ / QTCA60LF / QTCA60LF-BZ
• 直径：Ø60 mm
• 高度范围（依层数及立柱而定）：352–635 mm
• 电压选项：DC12V、DC24V、AC110V–220V（AC 自由电压范围 100–240V）
• 防护等级：IP65（标准）；IP54（内置蜂鸣器型）
• 各层可用颜色：红、琥珀、绿、蓝、白

光源 / 蜂鸣器电流（基于1层）

• DC12V：光源 105 mA；蜂鸣器 40 mA
• DC24V：光源 70 mA；蜂鸣器 75 mA
• AC110V–220V：光源 最多 60 mA；蜂鸣器 最多 55 mA

声音组合（标准产品）

• 1 音蜂鸣：'Pi-- Pi--'（慢）
• 2 音（定制）：'Pi--- Pi---'（中等）和 'Pi pi pi'（短促）
• 连续 'Pi-' 蜂鸣为定制选项

附件

• SCREW & NUT
• LB18
• LW18
• QZ18
• SZ18
• QL18
• SL18

技术规格

• 材质：镜片 - PC；内镜片 - PC；外壳 - ABS；立柱 - 铝合金
• 各层重量（DC12V / DC24V / AC110V–220V）：1 层 0.43 kg / 0.43 kg / 0.53 kg；2 层 0.52 kg / 0.52 kg / 0.62 kg；3 层 0.60 kg / 0.60 kg / 0.70 kg；4 层 0.69 kg / 0.69 kg / 0.79 kg；5 层 0.77 kg / 0.77 kg / 0.87 kg
• 蜂鸣器声压级：标准最高 85 dB；可选 100 dB 或双音类型
• 安装：立柱安装（多种支架）；通过锁扣式结构实现模块免工具增减
• 连接：默认预接线；可选 M12 连接器
• 认证：CE、UL（24 VDC 可选 UL 列表型号）；符合 RoHS
