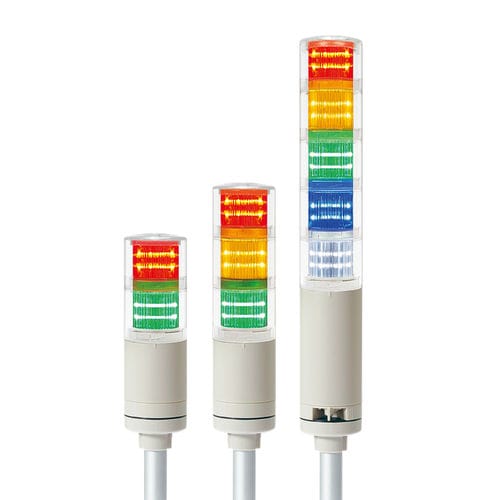

LED式多层警示灯 QTC50L

频闪长明5色

产品概述
适用于工业环境的Ø50 mm立柱安装式LED信号塔。可选1–5层模块，支持常亮或常亮/闪烁模式。QTCA型为一体化镜片罩，外观简洁。可选内置蜂鸣器（最大85 dB），并提供2音或高音量蜂鸣器选项。

主要特性

• 模块化LED常亮/闪烁信号塔
• 外罩内部独立色滤镜，信号清晰可辨
• 锁定结构，支持无工具增加模块与颜色重排
• QTCA型一体镜片与罩，外观美观简洁
• 半透明滤镜在熄灭时减少眩光
• 提供多种立柱安装支架
• 可选内置蜂鸣器，音量可调（标准：1 m处最大85 dB）
• 可选2音蜂鸣器与高音量（约100 dB）蜂鸣器
• 输入兼容：NPN/PNP；支持NPN开路集电极直接接PLC
• 闪烁频率：60–80 次/分钟
• 工作温度：-30°C 至 +50°C
• 防护等级：标准 IP65；内置蜂鸣器类型 IP54
• 标配预接线；可选 M12 连接器
• 24 VDC 可选 UL 认证型号
• 符合：CE、UL；遵循 RoHS 指令

产品规格（摘要）

• 型号：QTC50L / QTC50L‑BZ / QTC50LF / QTC50LF‑BZ / QTCA50L / QTCA50L‑BZ / QTCA50LF / QTCA50LF‑BZ
• 层数：1 至 5
• 电压：DC12V / DC24V / AC110–220V（AC 型号自由电压范围 100–240V）
• 认证：CE、UL（UL 列出适用于 DC24V）
• 参考重量：0.35 kg（1 层 DC）/ 0.45 kg（1 层 AC）至 0.69–0.79 kg（5 层）
• 每层颜色：R = 红、A = 琥珀、G = 绿、B = 蓝、W = 白

电气消耗（基于1层）

• 光源电流：DC12V = 90 mA | DC24V = 70 mA | AC110–220V = 最大 55 mA
• 蜂鸣器电流：DC12V = 40 mA | DC24V = 75 mA | AC110–220V = 最大 55 mA

声音组合（标准 / 示例）

• 单音："Pi-- Pi--"（慢）
• 双音（定制）："Pi--- Pi---"（中速）；"Pi pi pi"（短）
• 连续音（定制）："Pi---"（连续）

尺寸与材料

• 直径：Ø50 mm
• 高度：344–592 mm，依据层数而定
• 材料：镜片 – PC；内镜片 – PC；外壳 – ABS；立柱 – 铝

环境与认证

• 工作温度：-30°C 至 +50°C
• 防护等级：IP65（标准）/ IP54（内置蜂鸣器型）
• 认证：CE、UL；符合 RoHS 指令

技术特性

• 系列 / 型号：QTC / QTCA 系列 — QTC50L / QTCA50L 变体（常亮、常亮带蜂鸣器、常亮/闪烁、常亮/闪烁带蜂鸣器）
• 安装方式：立柱安装（Ø50 mm）
• 光模式：常亮、常亮/闪烁
• 输入兼容性：NPN / PNP 晶体管驱动；支持 NPN 开路集电极直接接 PLC
• 接线：标配预接线；M12 连接器可选
• 可选项：内置蜂鸣器（可调音量）、2 音蜂鸣器、高音量蜂鸣器、QTCA 一体镜片型、UL 列表的 24 VDC 型号
