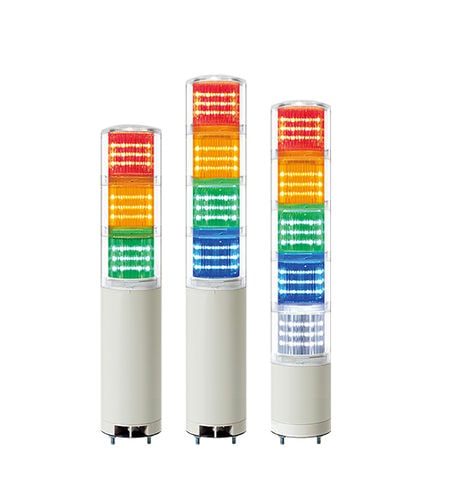

LED式多层警示灯 QTC60ML

频闪长明双色

Overview
Ø60mm 直装型 LED 常亮/闪光信号塔 QTC60ML / QTCA60ML。模块化设计，外透镜与内置彩色滤镜相结合，提高信号清晰度。可选内置蜂鸣器（最大85dB），支持 AC/DC 电源型号。

Key features

• 模块化 LED 常亮/闪光信号塔
• 外透镜内设独立内置彩色滤镜，提供清晰指示
• Lock 结构，模块可免工具追加/更换
• QTCA 型：镜片与盖一体化，外观简洁
• 半透明滤镜在关闭时近距离观看也更舒适
• 可选内置蜂鸣器：标准型最大85dB（1m）；可选双音或大音量（100dB）型号
• 支持 NPN 开路集电极晶体管驱动输入（可直接连接 PLC）
• 闪烁频率：60–80 次/分钟
• 环境工作温度：-30°C 至 +50°C
• 防护等级：标准型 IP65；内置蜂鸣器型 IP54
• 标配预接线；可按需提供 M12 接头
• 可按需提供 24VDC UL 认证型号
• 认证：CE、UL；符合 RoHS 指令

Materials

• 透镜：PC
• 内置透镜：PC
• 外壳：ABS

Product specifications (selected rows)
Model | Layer | Voltage | Certificates | Weight | Color
QTC60ML / QTCA60ML（型号：常亮、常亮+蜂鸣器、常亮/闪光、常亮/闪光+蜂鸣器） | 1 | DC12V / DC24V / AC110V–220V | CE, UL | 0.28kg（典型） | R-Red
QTC60ML / QTCA60ML | 2 | DC12V / DC24V / AC110V–220V | CE, UL | 0.36kg（典型） | R-Red, G-Green
QTC60ML / QTCA60ML | 3 | DC12V / DC24V / AC110V–220V | CE, UL | 0.45kg（典型） | R-Red, A-Amber, G-Green
QTC60ML / QTCA60ML | 4 | DC12V / DC24V / AC110V–220V | CE, UL | 0.53kg（典型） | R-Red, A-Amber, G-Green, B-Blue
QTC60ML / QTCA60ML | 5 | DC12V / DC24V / AC110V–220V | CE, UL | 0.61kg（典型） | R-Red, A-Amber, G-Green, B-Blue, W-White

Light source / buzzer current (based on 1 layer)
Voltage | Light source current (1 layer) | Buzzer current
DC12V | 105mA | 40mA
DC24V | 70mA | 75mA
AC110V–220V | Max.60mA（light） | Max.55mA（buzzer）

Sound tone combinations (standard)

• 单音蜂鸣：Pi-- Pi--（慢）
• 双音（可定制）：Pi--- Pi---（中速）；Pi pi pi（短）
• 连续蜂鸣（可定制）：Pi--- 连续

Accessories (examples)

• TWS45（壁/角度安装支架）
• TWA45（壁装支架）

Notes

• AC 型号支持 100V–240V 自由电压范围
• UL Listed：提供 DC24V 认证型号

Technical specifications

• 商用名称：QTC60ML / QTCA60ML
• 直径：Ø60 mm
• 高度（组装）：126–399 mm，取决于层数与配置
• 工作电压：DC12V、DC24V、AC110V–220V（AC 自由电压范围 100–240V）
• 光源电流（每层）：DC12V 105mA、DC24V 70mA、AC 最大60mA
• 蜂鸣器电流：DC12V 40mA、DC24V 75mA、AC 最大55mA
• 蜂鸣器音量：标准最大85dB（1m）；可选高音量至100dB及双音类型
• 闪烁频率：60–80 次/分钟
• 工作温度：-30°C 至 +50°C
• 防护等级：IP65（标准）、IP54（内置蜂鸣器型）
• 材料：透镜 PC、内置透镜 PC、外壳 ABS
• 标配预接线；M12 接头可选
• 认证：CE、UL；符合 RoHS
• 典型重量按层数：1 层约0.28kg；2 层约0.36kg；3 层约0.45kg；4 层约0.53kg；5 层约0.61kg
