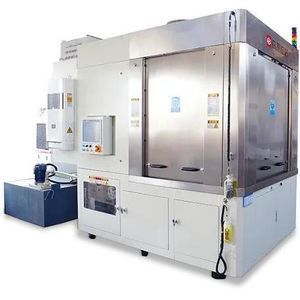

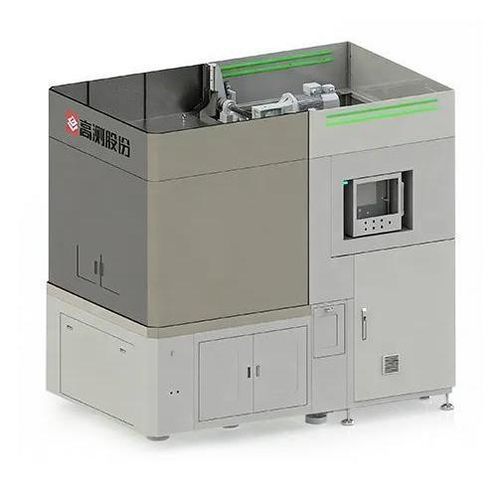

线切割机 GC-CQ1680UM金刚石线多丝用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 线式, 金刚石线, 多丝
- 加工材料
- 用于金属
- 切割产品
- 金属薄板
- 操控类型
- 伺服控制式
- 构造特性
- 双台式
- 其他特性
- 高速, 高性能, 伺服电机式, 立式, 多种厚度
- X轴
160 mm
(6.3 in)- Y轴
800 mm
(31.5 in)- 最大切割高度
160 mm
(6.3 in)- 最小切割高度
1 mm
(0.04 in)- 切割速度
30 m/s
(98.425 ft/s)- 整体长度
2,700 mm
(106 in)- 整体宽度
1,900 mm
(75 in)- 高度
2,950 mm
(116 in)- 重量
7,000 kg
(15,432.36 lb)
产品介绍
产品介绍
本设备为磁性材料金刚线专用多线切割机，旨在将单次加工量大与薄片切割稳定性相结合，适用于对磁性材料的大批量分切加工。
产品参数
特性 / 技术规格
本设备为磁性材料金刚线专用多线切割机，旨在将单次加工量大与薄片切割稳定性相结合，适用于对磁性材料的大批量分切加工。
- 床身等核心部件采用铸造工艺成型；罗拉采用双锥面定位结构，配合伺服电机同步直驱技术，可显著提升主轴在高速旋转工况下的刚性与运行稳定性。
- 配置断电缓停（慢停）功能，在突发断电时可降低断线概率，保障生产连续性。
- 具备较强的金刚线细线化能力且单次加工量大，可兼顾薄片切割的稳定性与厚片加工的效率。
产品参数
- 最大加工尺寸：160(W)×800(L)×160(H) mm（双工位）
- 切片厚度：1～30 mm
- 最大线速：1800 m/min
- 进给方向：垂直向上
- 进给速度：0.1～9 mm/min
- 金刚线直径：0.12～0.25 mm
- 最大储线量：50 km（以0.12 mm金刚石线计算）
- 设备外形（约）：2700(L)×1900(W)×2950(H) mm
- 设备重量（约）：7 t
特性 / 技术规格
- 产品型号：GC-CQ1680UM
- 适用材料：磁性材料（金刚线切割）
- 最大加工尺寸：160(W)×800(L)×160(H) mm（双工位）
- 切片厚度范围：1～30 mm
- 最大线速：1800 m/min
- 进给方向：垂直向上
- 进给速度：0.1～9 mm/min
- 金刚线直径：0.12～0.25 mm
- 最大储线量：50 km（0.12 mm 金刚石线）
- 外形尺寸（L×W×H）：约 2700×1900×2950 mm
- 设备重量：约 7 t
