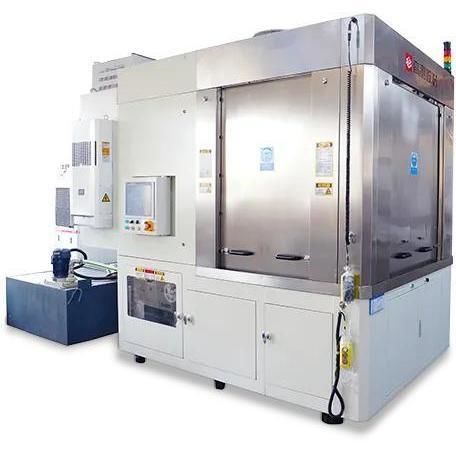

金刚石线切割机 GC-CQ16100UH多丝用于金属片材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 金刚石线, 多丝
- 加工材料
- 用于金属
- 切割产品
- 片材
- 操控类型
- 伺服控制式
- 应用
- 工业用途
- 构造特性
- 双台式
- 其他特性
- 高速, 高性能, 伺服电机式, 大容量
- X轴
1,000 mm
(39.37 in)- Y轴
160 mm
(6.3 in)- 最大切割高度
最多: 30 mm
(1.2 in)最少: 1 mm
(0 in)- 整体长度
3,400 mm
(134 in)- 整体宽度
160 mm
(6 in)- 高度
2,900 mm
(114 in)- 重量
11,000 kg
(24,250.85 lb)
产品介绍
产品介绍
本设备为磁性材料金刚线多线切割机，专为在高速工况下保持主轴刚性与运行稳定、并实现单次高产能加工而设计，适用于厚片加工与连续生产场景。
主要特点
产品参数
应用
本设备为磁性材料金刚线多线切割机，专为在高速工况下保持主轴刚性与运行稳定、并实现单次高产能加工而设计，适用于厚片加工与连续生产场景。
主要特点
- 床身及核心部件采用铸造成型，结构刚性良好；罗拉采用双锥面定位结构，配合伺服电机同步直驱，提升主轴在高速下的刚性与运行稳定性。
- 配置断电缓停功能，可在突发停电时降低断线概率，保障生产连续性。
- 搭载能量回收模块，高效回收罗拉往复运动刹车过程中的能量，降低设备运行能耗。
- 单次加工量大，适合厚片产品加工；配备大容量储线（基于0.12 mm金刚线可达50 km）。
产品参数
- 型号：GC-CQ16100UH
- 适用：金刚线多线切割磁性材料
- 最大加工尺寸（W×L×H）：160×1000×160 mm — 双工位
- 切片厚度：1～30 mm
- 最大线速：2100 m/min
- 进给方向：垂直向上
- 进给速度：0.1～9 mm/min
- 金刚线直径：0.12～0.25 mm
- 最大储线量：50 km（0.12 mm金刚线）
- 设备尺寸（L×W×H）：约3400×1800×2900 mm
- 设备重量：约11 t
应用
- 适用于对产能要求高且需进行厚片切割的磁性材料板材加工。
- 适配磁芯、磁性组件及需要稳定高速切割的相关工业零件制造企业使用。
