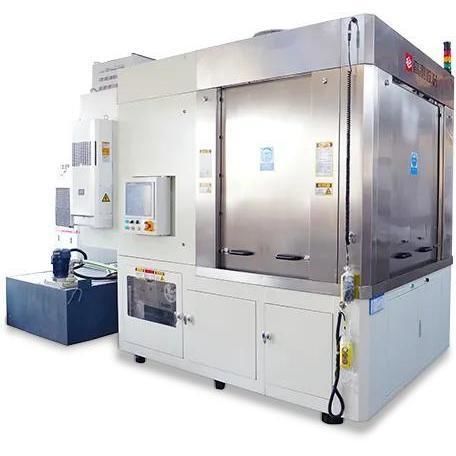

金刚石线切割机 GC-CQ1880UH

多丝用于金属晶圆

产品介绍
本设备为磁性材料金刚线专用切片机，针对工业生产设计，具备高刚性、生产连续性和能效优势。

• 床身等核心部件采用铸造工艺成型；罗拉采用双锥面定位结构，配合伺服电机同步直驱技术，提升主轴高速工况下的刚性与运行稳定性；
• 配置断电缓停功能，可在突发断电时降低断线风险，保障生产连续性；
• 搭载能量回收模块，高效回收罗拉往复运动刹车过程产生的能量，降低设备运行电耗；
• 具备强劲的金刚线细线化能力，同时单次加工量大，兼顾薄片切割的稳定性与厚片加工的效率；

产品参数
项目 — 单位 — 参数
最大加工尺寸 — mm — 180(W)×800(L)×160(H) × Double-Station
切片厚度 — mm — 1–20
最大线速 — m/min — 2100
进给方向 — — 垂直向上
进给速度 — mm/min — 0.1–9
金刚线直径 — mm — 0.10–0.25
最大储线量 — km — 50 (0.10金刚线)
设备尺寸 — mm — 约3200(L)×1800(W)×2900(H)
设备重量 — t — 约10

特征 / 规格技术

• 型号：GC-CQ1880UH
• 适用材料：磁性材料（金刚线切割）
• 最大加工尺寸：180(W)×800(L)×160(H)（双工位）
• 切片厚度范围：1–20 mm
• 最大线速：2100 m/min
• 进给方向：垂直向上
• 进给速度：0.1–9 mm/min
• 金刚线直径：0.10–0.25 mm
• 最大储线量：50 km（0.10 金刚线）
• 外形尺寸（L×W×H）：约3200 × 1800 × 2900 mm
• 设备重量：约10 t
• 结构：铸造床身；双锥面罗拉定位；伺服电机同步直驱
• 安全/连续性：断电缓停功能以降低断线风险
• 能量：集成能量回收模块以回收制动能量
• 性能：强劲的金刚线细线化能力与大单次加工量，兼顾薄片稳定性与厚片效率
