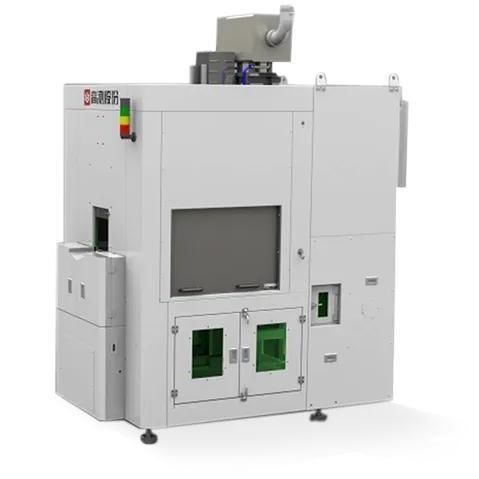

金刚石线切割机 GC-CQ1660H多丝用于金属片材
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 金刚石线, 多丝
- 加工材料
- 用于金属
- 切割产品
- 片材
- 其他特性
- 高精度, 高速, 伺服电机式, 薄型材料, 多种厚度
- X轴
600 mm
(23.62 in)- Y轴
160 mm
(6.3 in)- 最大切割高度
120 mm
(4.7 in)- 切割速度
35 m/s
(114.829 ft/s)- 整体长度
2,800 mm
(110 in)- 高度
3,200 mm
(126 in)- 重量
8,000 kg
(17,636.98 lb)
产品介绍
产品介绍
本设备为磁性材料金刚线专用多线切割机，针对高刚性、运行稳定性与高加工精度设计，适用于超薄片产品加工。
核心产品特点
产品参数
特征 / 技术规格
本设备为磁性材料金刚线专用多线切割机，针对高刚性、运行稳定性与高加工精度设计，适用于超薄片产品加工。
核心产品特点
- 床身及核心部件采用铸造工艺以提升刚性；罗拉采用双锥面定位结构，配合伺服电机同步直驱，提高主轴在高速工况下的刚性与运行稳定性。
- 具备超高加工精度，可实现保公差切割，省去后道磨削工序，减少毛坯损耗。
- 配置断电缓停功能，降低突发停电时的断线概率，保障生产连续性。
- 搭载能量回收模块，可回收罗拉往复运动刹车过程中的能量，降低设备运行电耗。
- 金刚线细线化能力强，适合超薄片产品加工。
产品参数
- 最大加工尺寸：160(W)×600(L)×120(H) mm（单工位）
- 切片厚度：0.3–2 mm
- 最大线速：2100 m/min
- 进给方向：垂直向下
- 进给速度：0.1–9 mm/min
- 金刚线直径：0.07–0.15 mm
- 最大储线量：50 km（0.10 金刚线）
- 设备尺寸（约）：2800(L)×1600(W)×3200(H) mm
- 设备重量（约）：8 t
特征 / 技术规格
- 型号：GC-CQ1660H
- 用途：磁性材料金刚线多线切割
- 床身：铸造结构以提高刚性
- 罗拉结构：双锥面定位，伺服同步直驱
- 高速主轴：提高刚性与运行稳定性
- 加工精度：超高精度，可实现保公差切割
- 断电缓停：降低断线风险
- 能量回收模块：回收刹车能量以降低能耗
- 金刚线细线化能力：适合超薄片加工
- 最大加工尺寸：160(W)×600(L)×120(H) mm（单工位）
- 切片厚度范围：0.3–2 mm
- 最大线速：2100 m/min
- 进给方向：垂直向下
- 进给速度：0.1–9 mm/min
- 金刚线直径：0.07–0.15 mm
- 最大储线量：50 km（0.10 金刚线）
- 设备尺寸（约）：2800(L)×1600(W)×3200(H) mm
- 设备重量（约）：8 t
