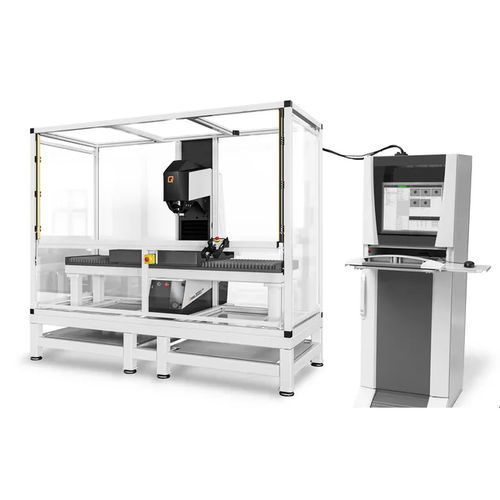

Rockwell洛氏硬度计 QATM

Brinell布氏Vickers维氏手动

概述
QATM 提供手动或全自动的定制硬度检测系统，适用于复杂工件几何形状和生产环境。解决方案涵盖独立机、在线单元和大型龙门系统。通过协调的检测模式、夹具和软件，QATM 可对小型到超大组件进行映射，优化产能并根据客户要求标准化检测程序。

选择 QATM 的收益

• 针对您的应用量身定制的硬度测试设备
• 先进的制造工艺与高度垂直整合
• 应用咨询与定制技术培训
• 内部软件与仪器开发，实现流程集成

与我们一起找到您的定制解决方案！
QATM 组建专家团队，专注于为每一应用和生产需求设计并交付最佳解决方案。

应用示例与已实现的解决方案

• 全自动铣削与布氏硬度检测 — BHT-M：基于 QATM 标准机的铣削附加装置，用于试验点制备；适用于大型/重型工件；典型试验方法 HBW10/3000（可选其他荷重）；AI 协助图像评估；十字激光定位试验点；Siemens S7 控制；单点循环时间约 90 s；可选高试验高度与投影方案。
• 用于轮胎的全自动铣削与布氏检测 — BHT-M wheel：适配至大直径车轮/轮胎（示例可达 1200 mm）；可选简化独立机或全自动配置；AI 图像评估；部分配置支持手动装载。
• 半自动洛氏硬度计 — RHT 800 / 1200：适用于小型与大型工件，支持所有洛氏方法；垂直可动试验头；十字激光用于试验点定位；QPix TE 控制；单点循环时间约 20 s；试验高度 800/1200 mm。
• 半自动布氏硬度计 — BHT 1000 / 1500：面向大型工件；支持所有布氏方法；电动垂直与旋转轴；QPix T2 控制；单点循环时间约 35 s；试验高度与伸展范围可配置。
• 直接淬火层深度检测仪 — DCM 1000：快速、无损的淬火层深度测定（约 1 分钟内出结果）；提供多种版本，具有不同试验高度和台面配置，适用于在线或批量检测。
• 便携式图像评估 — Qmobile：配备 QPix T2 软件的移动图像评估单元，用于符合标准的布氏评估；基于工业级平板的移动单元，内置显微镜/XLED 光学，便于现场测试。
• 大型定制龙门、特殊在线系统与移动网关：用于钣金、铸件、棒材/管材、钢块及其他超大组件的固定或可移动检测龙门；可选滚筒输送、转位工位、机器人上下料及用于批量检测的定制夹具。

技术规格

• 支持的检测方法：布氏（HBW，示例可达 HBW10/3000）、洛氏（所有洛氏量表）、维氏（适用时）
• 图像评估：QPIX T2 / QAI，具备 AI 辅助测量
• 试验点显示：十字激光用于精确定位
• 控制系统：Siemens S7，多种配置可选
• 循环时间（示例）：约 90 s（BHT-M，1 点）、约 35 s（BHT 1000/1500，1 点）、约 20 s（RHT，1 点），专业在线机可达数秒级循环
• 试验高度 / 伸展范围：按机型可配置（示例：175 mm 至 1500 mm，龙门方案更高）
• 自动化与搬运：试验点制备铣削单元、自动排屑、自动校准站、驱动滚筒输送、旋转分度台、机器人上下料、起重或吊装集成
• 安全 / 防护：CE 防护罩或 CE 安全扫描器选项
• 标记与输出：激光标记（二维码或测量结果），通过标准工业接口输出数据
• 便携方案：Qmobile，配备工业平板 PC 和 USB/数据接口，便于现场评估
• 定制范围：独立机、在线与自动化、龙门及复杂交钥匙系统，按客户要求定制
