Rockwell洛氏硬度计 Qness 10 / 60 M

Brinell布氏Vickers维氏台式

概述

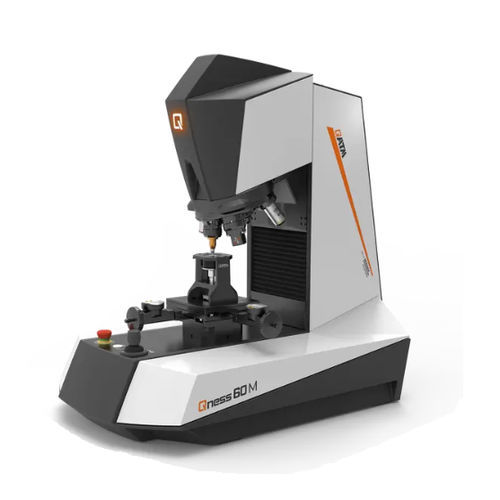

维氏/努氏/布氏/洛氏微观硬度计系列 Qness 10 / 60 将微观硬度测试与显微镜功能集成于一体。Qness 10 / 60 M 型号提供半自动操作、高精度 Z 轴定位和内置彩色相机，确保结果可重复并具有可追溯性。QATM 设备可与 Verder Scientific 的物联网平台集成，实现远程监控、告警与自动备份。

产品优势

• 半自动操作，受控自动 Z 轴
• 极宽的测试力范围（视型号而定 0.25 g–62.5 kgf）
• 交付即测套件，含 ASTM+DAkkS 认证的维氏压头和 5x/50x 物镜
• 8 位动态转塔，支持最多 3 个硬度模块与 7 个物镜
• 含 Qpix Control2 M 软件及 Qpix INSPECT 模块
• 带位置反馈的数字 XY 十字滑台及可选滑台配置
• CAS 防碰撞技术及双 Z 轴设计，实现快速动态定位与高分辨率定位

先进光学系统
自研镜头系统提供高对比度和清晰图像，适用于硬度测量。采用科勒照明与白色 LED 及电动光阑，即使在高倍下也能获得理想对比度。光学设计与新型物镜满足 DIN EN ISO 6507-1/2:2018 对试验系统定义的严格要求。

Qpix INSPECT 的显微与分析功能
Qpix INSPECT 提供材料表征与质量控制所需的图像分析与显微功能：

• 相分析：自动目标尺寸测量并输出表面比例（表格/图表）
• 颗粒度测定：线段或圆形截面方法（DIN EN ISO 643，ASTM E-112）
• 层厚测量：半自动水平、垂直和径向层厚量测并输出统计数据（DIN EN ISO 1463）
• 焊缝测量：标准化模板用于喉厚、焊缝外凸、穿透深度并自动合格/不合格判定（DIN EN ISO 5817）
• 适用于蚀刻或磨光等复杂表面的压痕识别

操作与自动化
为简化样品处理与批量测试而设计，设备配备试验空间 LED 照明、状态指示灯、大容量多功能样品夹具（支持包埋与不包埋）、可选棱镜与虎钳、数字卡尺集成、条码/QR/DMC 读取支持、NFC 登录以及通过 Qpix Control2 M 的批次与模板工作流。支持 Qconnect 及工业 4.0 集成。

多媒体与 3D AR
产品页面可提供产品视频及嵌入式 3D AR 模型，用于在真实环境中可视化设备，便于布局规划与演示参考。

技术规格

• 测试力范围：Qness 10 M：20 gf – 10 kgf (0.196 – 98.07 N); Qness 60 M：0.25 gf – 62.5 kgf (0.00245 – 612.92 N)
• 测试方法：Vickers、Knoop、Brinell、Rockwell（可选）
• 测试序列：全自动 / 电子施加力
• Z 轴：动态自动化（CAS 技术），双 Z 轴概念
• Z 轴行程：标准 150 mm，可选 260 mm
• 喉深：170 mm
• 刀位：8 位电动转塔；最多 3 个硬度模块，最多 7 个物镜
• 相机系统：5 MP CMOS 彩色，USB 3.0
• 光学系统：正立显微镜，科勒照明；光阑电动可调
• 物镜：XLED 2x、2.5x、5x、10x、20x、50x、100x；普通（色差消除）与高品质（半消色差）可选
• 视野：0.074 x 0.055 mm（100x）至 2.80 x 2.10 mm（XLED 2）
• 工作台尺寸：Ø100 mm；十字滑台选件 135 x 135 mm；标准行程 X25 x Y25 mm
• 控制元件：急停、启动按钮、Z 轴操纵杆
• 软件：Qpix Control2 M 随机提供；Qpix INSPECT 模块可选
• 最大工件重量：50 kg；整机重量约 55 kg
• 随机器材：Vickers 压头 ASTM+DAkkS、5x 和 50x 物镜
• 接口：1 x USB 3.0；电源：100–240 V，45–65 Hz
