Rockwell洛氏硬度计 Qness A+ EVO series

Brinell布氏Vickers维氏Knoop努氏Vickers/维氏

简介

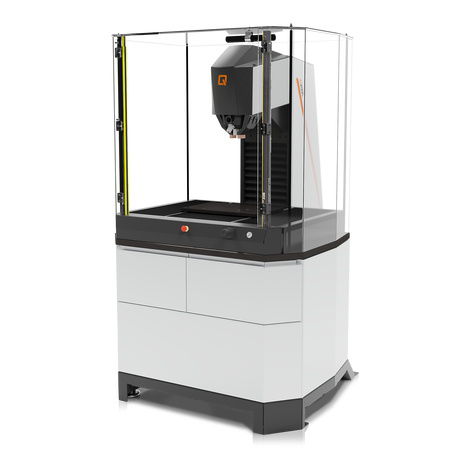

Qness 250 / Qness 750 / Qness 3000 EVO 系列的 A 与 A+ 版本为全自动宏观硬度计，适用于批量与实验室流程。全自动三轴控制可测试不同试验高度的样件。Z轴的异步电机可提供高达3,200 kg的夹持力，以确保重件的可靠夹紧。

产品优势

• 异步电机实现的高精度试头控制
• 针对不同样件高度的自动 XYZ 测试流程
• 底柜与安全结构完全集成于机床设计
• 固定或可旋转夹具选项以提供最高夹持安全性
• 工业级 CMOS 相机实现高质量图像采集
• 带直观 3D 控件的 Qpix Control2 软件
• 仅 A+ 型：样件全景相机，支持自动图像采集

XLED 布氏评估镜头
XLED 照明模块改进了布氏压痕的分析。XLED 镜头的直接大范围照明可保证压痕成像与测量的精确性和可重复性，无论材料类型与硬度如何，避免了普通物镜常见的成像伪影。

光学与相机
EVO 系列采用通用显微镜系统，覆盖 0.1 mm 至 8 mm 的视野范围，提供均匀照明和高对比度且无暗边。工业级 5 兆像素以太网彩色 CMOS 相机提供稳定传输，并支持远程 PC 设置。

测试方法与力程
系统支持布氏、维氏、洛氏与努普（Knoop）等方法及塑料材料测试。各型号测试力范围：Model 250 A+: 1–250 kg (9.81–2450 N); Model 750 A+: 0.3–750 kg (2.94–7358 N); Model 3000 A+: 0.3–3000 kg (2.94–29430 N)。内置换算符合 DIN EN ISO 18265、DIN EN ISO 50150 与 ASTM E140。

自动化与搬运
全自动且坚固的电动 XY 滑台，配高精度定位驱动与三轴动态操纵杆控制。可用电动支撑面 450 x 300 mm。创新的 8 位刀具刀库（旋转步距 15°）可容纳多达 8 把工具，从而缩短换刀时间。

高度处理、夹持与安全
每个 XY 测试点的 Z 高度可单独选择并在不同高度样件间自动切换。CAS（防碰撞系统）通过预测性 3D 运动计算保护机械部件。专利工件识别可自动降低接近速度。A/A+ 型配备高性能感应电机，实现高达 3,200 kg 的夹持力；可选固定或电动旋转夹具以适应不同测试方法（如洛氏、布氏）。

特殊功能

• 样件图像相机（A+）：记录工位表面概览图像以作文档和协议
• 边缘识别：自动将试验行起点适配到样件边缘，提高批量测试自动化
• 可旋转试件支撑：当试验面不与支撑面平行时亦可进行测试
• 提供专用夹具/模块（Jominy、管材测试等，支持按规范的自动化循环）

软件与互联
Qpix Control2 提供直观的 3D 操控 PC 界面：自动高度调整、非接触探测、CAD 兼容及全面的测试程序管理。Qpix Control2 可集成至 Verder Scientific IoT 平台，支持远程监控、实时通知、备份与自动更新。Qconnect 实现设备间互联，支持 REPORT、PDF、XML、CSV、Q‑DAS、IOT、LIMS、OPC UA 与 ERP 集成。

技术规格

• 支持的测试方法：Brinell, Vickers, Rockwell, Knoop, Plastics
• 测试力范围：Model 250 A+: 1 - 250 kg (9.81 - 2450 N); Model 750 A+: 0.3 – 750 kg (2.94 – 7358 N); Model 3000 A+: 0.3 - 3000 kg (2.94 - 29430 N)
• 样件图像相机：5 兆像素（A+ 型）
• 高度调节：由异步电机电动驱动
• 测试高度 / 过梁深度：362 / 320 mm
• 测试台 / 横向滑台：电动 450 x 297 mm
• 行程：X 460 / Y 350 mm
• 最大工件重量：无限（以系统额定为准）
• 整机重量（基础）：695 kg
• 电源连接：230~ 50-60Hz 1/N/PE（选项：110~ 1/N/PE）
• 最大功耗：~1680 W
• 软件：Qpix Control2
• 接口：1x RJ45 (Ethernet)
• 附件 / 选项：XLED1/XLED2/XLED5；照明物镜 5x、10x、20x、50x、100x；压头（Vickers、Rockwell、Brinell）；固定或旋转夹具；信号灯；Jominy/管材测试专用夹具；8 位刀具换刀器
