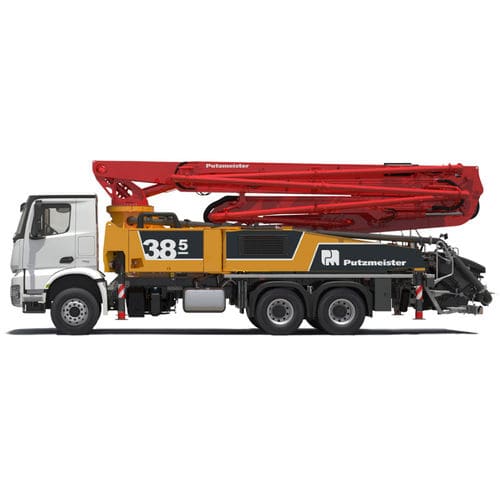

移动式混凝土泵车 BSF 38-5

户外工程活塞

概述
Putzmeister BSF 38-5 是一款用于中等至大体积混凝土浇筑及通用施工现场的车载混凝土泵。其符合人体工程学的布局和经优化的部件配置可提供稳定的运行效率。该机符合现行安全标准，可安装在不同制造商的底盘上，包括 3 轴和 4 轴配置。

主要特性

• 总重低于 26 t，同时保留足够的载荷和作业材料余量
• 通过智能的输送管路布置和均衡的钢结构形成稳定的 5 臂布料臂
• 持续一致的人机工程学设计提高工作效率
• 依据现行标准和指南提升的安全性
• 优化的可维护性：改进的可达性与统一的螺栓连接概念
• 维护成本更低：采用免维护组件、减少特殊部件（标准输送管弯头仅 2 个）并降低作业材料用量（油量约减少 30%）

一般信息

• 臂数：5
• 展开高度（到达高度）：37.5 m
• 末端软管最长：4 m

配置 - 混凝土泵单元 .17 iLS

• 材料缸直径 - 行程长度：10/83 "
• 排量（缸侧）：222 yd³/hr
• 输送压力（缸侧）：1233 psi
• 行程数（缸侧）：28

配置 - 混凝土泵单元 .16 H

• 材料缸直径 - 行程长度：9
• 排量（杆侧）：209 yd³/hr
• 排量（缸侧）：141 yd³/hr
• 输送压力（杆侧）：1233 psi
• 行程数（杆侧）：31（每分钟）

技术规格

• 型号：BSF 38-5
• 应用：用于中等至大体积浇筑和通用工地的车载混凝土泵
• 安装：适用于多种制造商底盘；可用于 3 轴和 4 轴底盘
• 布料臂：5 臂布料臂，设计稳定并优化了输送管布局
• 服务概念：便于维护的可达性；统一的螺栓连接概念；免维护组件
• 作业材料：油量减少（约 30%），从而降低作业材料需求
• 重量说明：总重 < 26 t，包括载荷和作业材料的余量
• 泵配置和性能数据见上（缸径、排量、压力、行程数）
