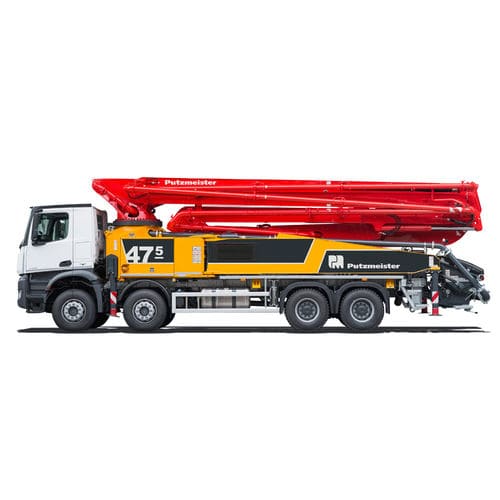

移动式混凝土泵车 BSF 47-5

户外工程活塞

概述
四轴全方位灵活的高性能配置。BSF 47-5 车载混凝土泵整机重量不足 32 吨*，为同级别中最轻的机型之一，适用于中型到大型工地以及安装条件复杂的工况。

支撑选项
提供多种小空间支撑选项：欧洲：iSC，具备对臂位和工作范围的持续校验。欧洲以外：OSS（单侧支撑）。

操作
全新全柔性支腿配合直观的 Ergonic 3.0 控制，在工地空间受限时提供更大操作自由度。

主要特性

• 平稳的 5 节 Roll Z 折叠臂
• TRDI 支撑，适用于紧凑支撑区、快速就位、减轻车架负荷及复杂的安装工况（iSC 与 OSS 可选）
• 配合 Ergonic 3.0 控制系统实现高效作业
• 降低维护成本
• 臂端承载力 160 kg

基本信息

• 型号：BSF 47-5
• 品牌：Putzmeister
• 臂节数：5
• 臂型：RZ
• 垂直到达高度：46.1 m
• 水平到达距离：41.1 m
• 展开高度：11.1 m
• 最大末端软管长度：3 m
• 输送管（直径）：DN 125
• 臂端承载力：160 kg
• 主要可选泵配置：.19 iLS、.17 iLS、.16 H
• 操作系统：Ergonic 3.0

配置 - 技术属性

• 混凝土泵单元 .19 iLS
  • 物料缸直径 - 行程长度：250/2100 mm
  • 排量（活塞侧）：190 m³/h
  • 排送压力（活塞侧）：85 bar
  • 冲程次数（活塞侧）：31
• 混凝土泵单元 .17 iLS
  • 物料缸直径 - 行程长度：250/2100 mm
  • 排量（活塞侧）：170 m³/h
  • 排送压力（活塞侧）：85 bar
  • 冲程次数（活塞侧）：28
• 混凝土泵单元 .16 H
  • 物料缸直径 - 行程长度：230/2100 mm
  • 排量（杆侧）：160 m³/h
  • 排量（活塞侧）（理论最大）：108 m³/h
  • 排送压力（杆侧）：85 bar
  • 杆侧冲程次数/分钟：31

备注
*视车辆及配置而定
