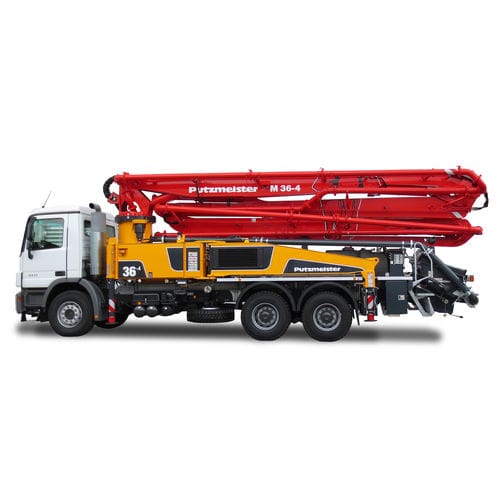

移动式混凝土泵车 BSF 36-4

用于生产线室内、室外户外

概述
车载混凝土泵 BSF 36-4 为多样化的混凝土布置任务提供紧凑且灵活的解决方案。其 4 节 Z 折叠布料臂具有较低的展开高度和优异的滑移特性，可在生产车间、桥下与地下通道以及多层建筑施工现场使用。整机经过重量优化，提升了配件与作业材料的载重储备，确保道路行驶合规并实现现场间的经济转运。

主要特征

• 采用 Z 折叠系统的更平稳、更灵活的 4 臂布料臂，降低展开高度并具备最佳滑移特性
• 现场适用范围广：适合低矮建筑、楼板/天花板浇筑及基础板等作业
• 通过合理的人机工程学设计及直观的 Ergonic® 2.0 控制系统提升作业效率
• 所有信息在无线遥控显示屏上可见，现场即可全面掌控
• 凭借重量储备具备较高载荷能力
• 借助灵活的支腿和节省空间的结构（可选），实现较小的支撑宽度
• 加固底座、紧凑的臂座与合理的管路敷设确保坚固与稳定
• 凭借良好的可达性和统一的螺栓设计，便于维护与检修
• 采用免维护部件、减少零件种类及减少功能液体用量，从而降低维护成本

常规信息

• 节数：4
• 臂型：Z
• 垂直作业高度：35.6 m
• 水平作业半径：31.4 m
• 展开高度：8.5 m
• 末端软管最大长度：4 m
• 输送管直径：DN 125

配置 - 泵单元 .17 iLS

• 料缸直径 / 行程：250 / 2100 mm
• 排量（活塞侧）：170 m³/hr
• 输送压力（活塞侧）：85 bar
• 冲程数（活塞侧）：28 次/分

配置 - 泵单元 .16 H

• 料缸直径 / 行程：230 / 2100 mm
• 排量（缸杆侧）：160 m³/hr
• 排量（活塞侧）（理论最大）：108 m³/hr
• 输送压力（缸杆侧）：85 bar
• 冲程数（缸杆侧）：31 次/分

技术参数

• 型号：BSF 36-4
• 臂型：4 节 Z 折叠布料臂
• 垂直作业高度：35.6 m
• 水平作业半径：31.4 m
• 展开高度：8.5 m
• 末端软管最大长度：4 m
• 输送管直径：DN 125
• 泵单元选项：.17 iLS 与 .16 H
• .17 iLS：250 mm × 2100 mm 缸径/行程；活塞侧排量 170 m³/hr；活塞侧压力 85 bar；28 次/分
• .16 H：230 mm × 2100 mm 缸径/行程；缸杆侧排量 160 m³/hr；活塞侧理论最大排量 108 m³/hr；缸杆侧压力 85 bar；缸杆侧 31 次/分
