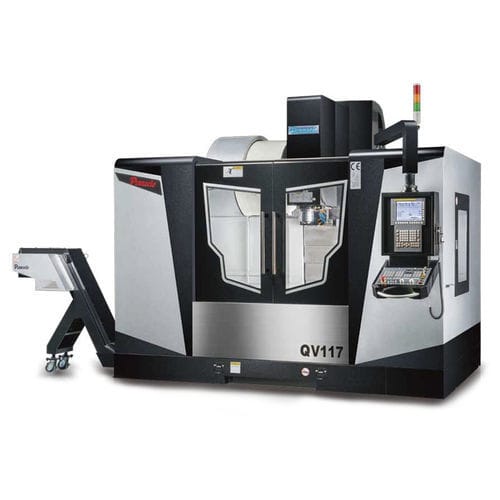

3轴CNC加工中心 QV series立式ISO 524工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- ISO 5
- 工具数量
- 24工具, 32工具
- 应用
- 用于重型加工
- 其他特性
- 高性能, 直接传动, 高刚性
- X轴
1,140 mm, 1,300 mm
(44.88 in, 51.18 in)- Y轴
710 mm
(27.95 in)- Z轴
610 mm
(24.02 in)- 转速
最多: 15,000 rpm
(94,248 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 输出功率
7.5 kW, 11 kW, 15 kW
(10.2 hp, 14.96 hp, 20.39 hp)- X轴进给速度
20 m/min
- Y轴进给速度
20 m/min
- Z轴进给速度
16 m/min
- 最大台面负荷
1,000 kg, 1,200 kg, 1,500 kg
(2,205 lb, 2,646 lb, 3,307 lb)- 工具重量(最大)
8 kg, 15 kg
(17.6 lb, 33.1 lb)- 总重量
9,000 kg, 10,000 kg, 11,000 kg
(19,841.6 lb, 22,046.23 lb, 24,250.85 lb)- 整体长度
3,250 mm, 3,490 mm, 3,890 mm
(128 in, 137.4 in, 153.1 in)- 整体宽度
3,235 mm
(127.4 in)
产品介绍
現在您可輕鬆擁有一部超值加工中心機，以卓越特出的性能，作完美的重切削加工。而機器之穩定性與剛性，更是發揮道最高境界。嵩富硬軌系列立式加工中心機，秉持最佳化的結構設計，確保多年使用後，仍可維持最佳性能。如果您希望擁有一部真正能為您提升加工效率，降低生產成本的加工中心機，嵩富QV系列機種值得您信賴，也是您生產線上的最佳生產利器。
特點
X, Y, Z 軸硬軌
底座四硬軌
高剛性機械結構體，展現卓越剛性與穩定性！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用C3級精密滾珠螺桿。
配重塊採用導桿輔助移動，確保主軸上下移動時之穩定性與直線精度。
配重平衡機構
特殊設計的配重平衡機構，採用導桿輔助移動以確保上下移動之直線精度。主軸上下移動時無前後或左右擺動問題。這種獨特設計保證工件表面精度最符合模具之要求。
