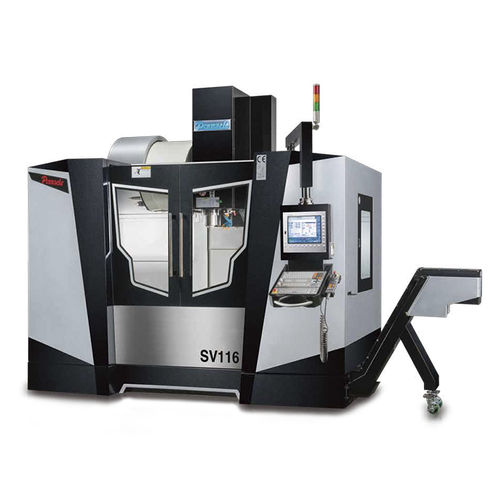

3轴CNC加工中心 SV series立式BT40BT 50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40, BT 50, ISO 5
- 工具数量
- 24工具
- 应用
- 用于重型加工
- 其他特性
- 高性能, 直接传动, 高精度, 高刚性
- X轴
1,140 mm, 1,300 mm
(44.88 in, 51.18 in)- Y轴
610 mm
(24.02 in)- Z轴
610 mm
(24.02 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 40 rpm
(251 rad.min-1)- 输出功率
15 ch
(15 hp)- X轴进给速度
20 m/min
- Y轴进给速度
20 m/min
- Z轴进给速度
20 m/min
- 最大台面负荷
850 kg
(1,874 lb)- 总重量
6,500 kg, 6,800 kg
(14,330.05 lb, 14,991.43 lb)- 整体长度
3,150 mm, 3,450 mm
(124 in, 135.8 in)- 整体宽度
2,230 mm
(87.8 in)- 总高度
2,350 mm
(92.5 in)
产品介绍
嵩富SV系列立式加工中心機的誕生，就是讓您可輕鬆擁有一部具有超值的機器。SV系列以卓越特出的性能表現，提供獨特的重切削能力，更是讓您讚嘆。嵩富SV硬軌系列機種秉持最佳化的結構設計，更具穩定性及高剛性，保證長期性能絕對可靠。如果提升加工效率，降低生產成本是您的目標，嵩富SV系列加工中心機絕對可滿足您的需求。SV系列是生產線上創造競爭優勢的新利器。
特點
主軸轉速8,000 rpm，10,000 rpm（選購）
X,Y,Z 軸硬軌
穩重的機體結構就是剛性與穩定性的具體保證！
本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。
三軸為硬軌設計，滑道面經熱處理硬化，硬度超過HRC55。硬化厚度超過2mm。
滑道面貼覆耐磨片，再經精密鏟花。
三軸採用 C3 級精密滾珠螺桿分別為：
加工品質的具體保證
主軸採用P4級超精密軸承，適合各種精密加工，及高轉速切削。
浮動式退刀特性，換刀時鬆刀力量不會傳遞到主軸。鎖刀鬆刀動作極穩定，可大幅延長主軸軸承使用壽命。
砲筒式主軸構造。
主軸頭採用循環式油冷系統，有效避免熱膨脹問題，確保精密加工。
