机械压力机 RTM series

RTM成形工艺流程用于合成材料

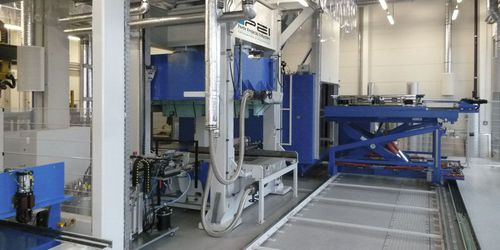

树脂传递模塑 RTM 和高压树脂传递模塑 HP-RTM 是用于生产具有极高机械特性的复合材料结构件的工业生产工艺。PINETTE PEI 凭借其作为热成型复合材料机械供应商的专业知识和合作创新的方法，我们提供 RTM 和 HP-RTM 压力机和全自动生产线。 树脂传递模塑 RTM：高速生产单元 PINETTE PEI 与德国技术中心 DLR 合作，建立了一个高速 RTM 生产单元，利用树脂传递模塑工艺生产汽车和航空航天用碳纤维和环氧树脂部件。该机器人岛旨在提高该工艺的产量，使其成为目前使用的生产方法的更可靠替代品。这条全自动生产线每年可生产多达 100,000 个零件，包括…………： 注射装置 工具 加热和冷却托盘 组合式/集成式加热装置 用于装载工具的可移动顶台 专门设计的工具保温材料可优化热传递 自动搬运车 通过持续监测工具温度，确保温度均匀性高达 300°C 6 轴机器人 IN TOUCH 监控软件，参数和数据完全可追溯 这条高速生产线的设计确保安全、符合人体工程学原理地接触各种模块。此外，该单元还符合国际和地区设计与安全标准。 特点 高生产率 重复性 可追溯性 量身定制的解决方案 交钥匙生产线 完全可编程 技术规格 压机和生产线 完全可编程 与压力机连接的注塑装置 梭桌或转桌 人体工学定位 加热环 电加热或热流体加热 加热和冷却托盘或模具 最高 300°C 温度均匀性 ±3°C 可编程压力/温度 完全可编程的加热/冷却斜坡 监测和记录工艺参数 配备多工具处理系统的 RTM 生产线。 PINETTE PEI 我们还设计和制造带有多工具处理系统的 RTM 自动化生产线。由于准备工作和成型后的工作与零件成型周期同时进行（该生产线的机械手和设计可管理多达 10 个模具），因此该系统具有极大的通用性和极高的生产率。压板的尺寸和压力机的能力可根据客户的要求进行调整。该生产线由一台压力机和各种外围设备组成： 注射装置 加热装置 带活动上工作台的液压机 液压动力组 自动装卸系统 工具存放车 IN TOUCH 监控软件，参数和数据完全可追溯
