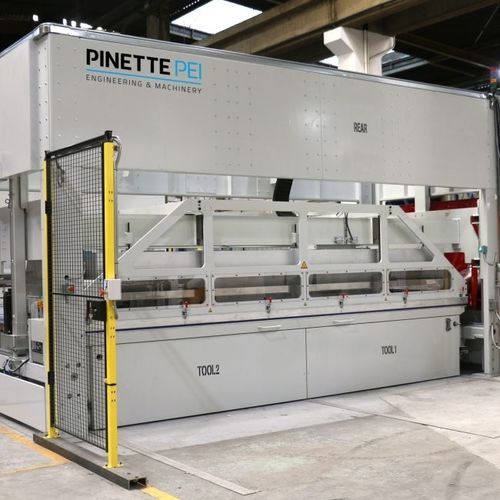

塑料膜加热成型机 HDF

用于复合材料零件自动真空

PINETTE PEI液压机和交钥匙生产线是公司的核心业务，但需要强调的是，为了控制整个生产流程，我们还设计和提供预成型机，如用于生产复合材料预成型件的热成型机（HDF）。 热悬垂机- HDF PINETTE PEI 提供预浸料和干碳纤维片的热成型机。我们的设备可以在 8 级洁净室中运行，特别是通过粉尘、气流和温度管理装置。 特点 温度范围为 30°C 至 180°C 长度：最长 20 米 无折叠成型 – 厚度可达 30 毫米 多区温度控制和加热调节，可同时进行多密度预成型 预成型工具识别和位置控制 适用于 8 级洁净室 提高生产速度 降低劳动力成本 安全保护光幕 快速锁定系统可精确定位隔膜和材料 完全可定制的设备 技术规格 单隔膜或双隔膜 上下行程由伺服电机控制，实现完美控制 钢制底盘 低热惯性加热灯 – 短波红外线灯 冷却系统 真空泵 用于检测、定位和对中预制工具的系统 防水硅胶膜，防止污染 材料 纤维：玻璃、碳 树脂：热固性 粘合剂 ：热塑性塑料、热固性塑料 应用 加强筋 Longerons 肋骨 加固杆 垫片 选项 人机界面 数据采集 全移动式多真空吸附台 真空台 独立的加热台可提高质量和缩短生产时间 受控的加热和冷却斜坡 红外线结构的行程为 1 200 毫米，因此可以调整红外线和瓶胚工具之间的距离。移动式传送台配有电机、脚轮、速度感应器和 10 个热电偶。 整个系统由自动控制系统控制，使用可编程逻辑控制器 (PLC) 监控和调节加热温度。为方便操作员工作，控制面板显示在触摸式人机界面（HMI）屏幕上。 PINETTE PEI 作为一家工程设计集团，我们还能够设计和制造定制设备，专门用于满足您的预成型应用需求。 请阅读《复合材料世界》上的这篇文章。文章介绍了 Spirit AeroSystem 用于生产空客 A320 扰流板的新型自动化高速 RTM 生产线。PINETTE PEI 该生产线包括三台热成型高密度纤维板机。
