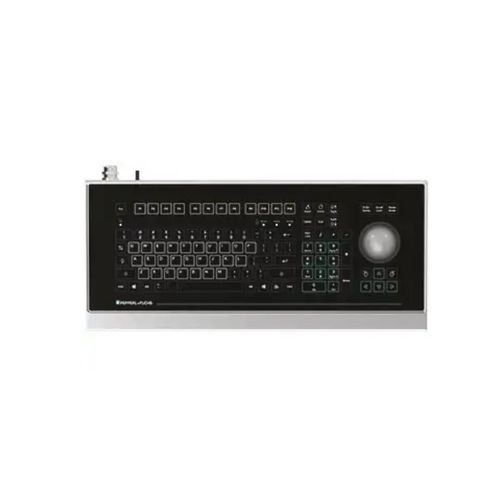

面板式键盘 EXTA4-*1-**-K8*

隔膜105键轨迹球

产品说明
Ex i键盘，光学轨迹球

主要优势

• 防护等级：IP66
• 不锈钢外壳（可选：阳极氧化铝 / 涤纶薄膜）
• 支持国家键位布局：US international、德语、法语
• PC兼容，105个短行程按键
• 适用于危险区 Zone 1/21 和 Zone 2/22
• USB接口，随附USB线缆
• 经UL列名，适用于美国和加拿大

EXTA4-*1-**-K8* (2024 Generation) 技术参数
一般规格：
类型：带光学轨迹球的键盘
适配组件：SK-PC-Z1D1-UU1-10-HS 和 SK-PC-D2-UU1-10-HS

供电
额定电压：Ex i，通过数据信号线供电

指示 / 操作部件
键盘：105个短行程按键；键盘布局：US international、德语、法语
轨迹球：直径：50 mm
材料：PROX树脂（金属灰）

接口
接口类型：USB

指令符合性
电磁兼容性：
指令 2014/30/EU：EN 61326-1:2021 (Ind loc); EN 61000-6-4:2007+A1:2011; EN 55011:2016+A11:2020 (Class B)
防爆：
指令 2014/34/EU：EN IEC 60079-0:2018; EN 60079-11:2012
RoHS：
指令 2011/65/EU (RoHS)：EN IEC 63000:2018-12

一致性
防护等级：在完整运行（动态）并带外壳时为IP66

环境条件
工作温度：0 ... 50 °C (32 ... 122 °F)
存储温度：-20 ... 70 °C (-4 ... 158 °F)
相对湿度：最高85%，无凝结

机械规格
材料：阳极氧化铝；不锈钢（F1安装选项）；涤纶薄膜
净重：1.2 kg（不含外壳）
尺寸：502 mm x 222 mm x 66 mm
开孔尺寸：450 mm x 152 mm
电缆长度：5 m / 2 m / 1 m

与危险区相关的应用数据
欧盟型式检验证书：Zone 1/21: BVS 07 ATEX E 163 X；Zone 2/22: BVS 21 ATEX E 009 X
标识：
Zone 1/21: II 2G Ex ib IIC T4 Gb；II 2D Ex ib IIIB T135°C Db
Zone 2/22: II 3G Ex ic IIC T4 Gc；II 3D Ex ic IIIB T135°C Dc

国际认证
UL认证：Control drawing 116-0357E；批准范围：Class I Div 2, Gr A, B, C, D; T5; Class II, Div 2; Gr F, G; T5; Class III; Class I, Zone 2; Gr IIC; T5; Class II, Zone 22; Gr IIIB; T85°C; Class III, Zone 22; Gr IIIA; T85°C
IECEx认证：Zone 1/21: IECEx BVS 08.0022X；Zone 2/22: IECEx BVS 08.0022X

特性 / 技术规格汇总

• 型号：EXTA4-*1-**-K8*
• 产品类型：Ex i键盘，带光学轨迹球
• 防护等级：IP66（动态，带外壳）
• 外壳：不锈钢（可选：阳极氧化铝 / 涤纶薄膜）
• 按键：105个短行程按键（US international、德语、法语布局）
• 轨迹球：Ø 50 mm，PROX树脂（金属灰）
• 接口：USB（含USB线缆）
• 尺寸：502 x 222 x 66 mm；开孔：450 x 152 mm
• 重量：1.2 kg（不含外壳）
• 电缆长度可选：5 m / 2 m / 1 m
• 工作温度：0 ... 50 °C；存储：-20 ... 70 °C
• 湿度：最高85%，无凝结
• 防爆区域：Zone 1/21 与 Zone 2/22（ATEX / IECEx 认证）
• 适用标准：EN 61326-1:2021、EN 61000-6-4、EN 55011:2016+A11:2020、EN IEC 60079-0、EN 60079-11、EN IEC 63000
