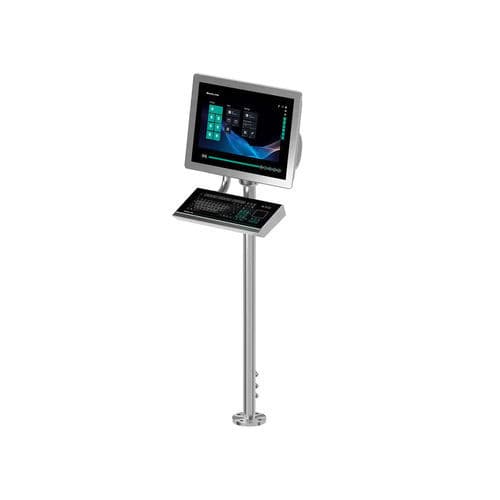

液晶显示器 RM-GXP1100-22F-*-T4*

液晶工业21.5"

产品概述
VisuNet GXP 远程监视器 1/21 区（2024 代，Intel® Atom Elkhart Lake 处理器）。

主要优点

• 21.5 英寸（54.61 cm）显示屏
• 16:9 宽屏格式，适配工程站
• Thin Client 解决方案（配备 VisuNet RM Shell 固件）
• 轻量化设计
• 全高清（Full HD）分辨率
• 完全模块化系统，便于现场维护
• 可选平装（flush）或带面框安装
• 各单元组件及带机箱系统整体均达 IP66 保护等级
• 通过 ATEX 与 IECEx 1/21 区认证
• 集成 RFID 读卡器（可选）

简短产品说明
作为面向危险区（1/21 区）的 VisuNet GXP 远程监视器设计的操作员工作站（RM）。模块化、IP66 等级系统，支持 Thin Client 运行、全高清显示，并可选择集成 RFID 与触控交互。

技术参数（节选）
通用规格：
类型：Remote Monitor（远程监视器）

硬件：
处理器：Intel® Atom Elkhart Lake x6211E
内存：4 GB
存储：64 GByte eMMC

电源：
交流：115/230 V AC，0.4 ... 0.7 A，50/60 Hz
直流：18 ... 36 V DC，1.5 ... 3 A

显示 / 指示 / 操作手段：
显示类型：LED 背光液晶显示（LCD）
屏幕尺寸：54.61 cm（21.5 英寸）
分辨率：1920 x 1080 像素（Full HD）；纵横比 16:9
色深：24 bit（1670 万色）
对比度：5000:1（典型）
亮度：300 cd/m²（典型）
可视角度：各方向 175°
背光寿命：在 25 °C 下典型半寿命 50,000 小时

输入设备：
触摸屏（可选）：投射电容式；10 点多点触控，支持手套操作

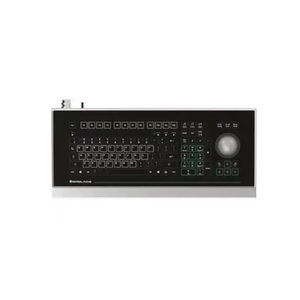

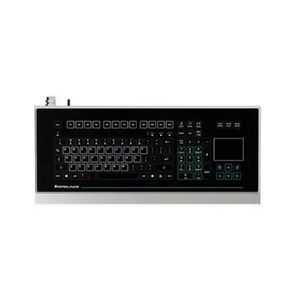

键盘：薄膜键盘，可选多种指点设备（详见 EXTA4 数据表）

接口（标准及重点可选项）：
标准：1 x 以太网 100/1000BASE-TX (Ex e) 或 1 x 光纤 1000BASE-SX（多模）或 1 x 光纤 1000BASE-LX（单模），1 x USB 2.0 (Ex e；维护端口)，2 x USB 1.1 (Ex i；用于 Pepperl+Fuchs 键盘与鼠标)，1 x DC 或 AC 电源输入（通过电源单元）
可选：Interface 3: 有线 1D 扫描器条码读取器接口（Ex i）；Interface 4: 有线 2D 扫描器条码读取器接口（Ex i）；Interface 5: 带电源的 RS-232 接口（Ex i）
另外：1 x RS-232 (Ex e)、1 x RS-485 (Ex e)、1 x Ethernet 100/1000Base-TX (Ex e)、Bluetooth v4.0（开阔地可达约 30 m，+8 dBm，2.402 ... 2.48 GHz）

指令合规 / 标准（节选）：
电磁兼容：指令 2014/30/EU — EN 61326-1:2013（工业场所）（不含 Bluetooth / RFID 的产品适用）
无线及电信终端设备：指令 2014/53/EU — EN 300 328 V2.2.2:2019；EN 301 489-1 V2.2.0:2017；EN 301 489-17 V3.2.0:2017（仅 Bluetooth 产品适用）。RFID 产品及其他无线相关标准在适用时列出。
RoHS：指令 2011/65/EU — EN IEC 63000:2018

软件：
操作系统：VisuNet RM Shell 6（基于 Windows® 10 IoT Enterprise LTSC 2021 x64）。可选预安装（无许可）：IGEL OS 12 或 IGEL OS 11（Linux）。

环境条件：
工作温度：-20 ... 50 °C（显示在 0 °C 以下可能响应变慢）
存储温度：-20 ... 60 °C
相对湿度：40 °C 时 93%，无冷凝（按 EN60068-2-78）
最大运行海拔：2000 m
抗冲击性：18 次冲击 15 g，11 ms，所有轴向（IEC 60068-2-27）
抗振性：10 ... 150 Hz，±0.075 mm，1 g，轴向每轴 10 个循环（EN60068-2-6）

机械规格：
防护等级：IP66（单个组件及带机箱的系统整体）
材料（内部）：面板：阳极氧化铝（TCU、PCU、PSU），喷粉涂层铝（DPU）
材料（外部）：面框：不锈钢 AISI 304 (1.4301)；系统外壳 H4：不锈钢 AISI 304 (1.4301)，喷砂处理，典型表面粗糙度 Ra = 1.6 µm
安装：嵌入安装（需定制安装套件）；带面框的系统外壳面板安装；使用面框和标准安装套件在机柜中面板安装
质量：面板（DPU + 面框、TCU、PSU DC）：约 23 kg；面板（DPU + 面框、TCU、PSU AC）：约 24 kg；系统外壳（AG-XX00）：约 11 kg
尺寸：面板（DPU + 面框、TCU、PSU DC）：625 mm x 459 mm x 120 mm；面板（DPU + 面框、TCU、PSU AC）：625 mm x 459 mm x 137 mm；带系统外壳面板：625 mm x 459 mm x 173 mm；面板开孔尺寸：583 mm x 417 mm（安装面）
注：* 详见铭牌：2021 年替代，处理器不可选

用于危险区应用的数据：
欧盟型式试验证书：BVS 17 ATEX E 036 X
标识：II 2G Ex eb q ib [ib] IIC T4 Gb / [exsign] II 2D Ex tb [ib] IIIC T85°C Db
危险区指令合规：指令 2014/34/EU — EN IEC 60079-0:2018；EN 60079-5:2015；EN IEC 60079-7:2015+A1:2018；EN 60079-11:2012；EN 60079-31:2014

国际认证（节选）
IECEx 证书：IECEx BVS 17.0029X
IECEx 标识：Ex eb q ib [ib] IIC T4 Gb / Ex tb [ib] IIIC T85°C Db
标准（IECEx）：IEC 60079-0:2017；IEC 60079-5:2015；IEC 60079-7:2017；IEC 60079-11:2011；IEC 60079-31:2013

特性 / 技术规格

• 产品系列：VisuNet GXP Remote Monitor (RM)
• 型号：RM-GXP1100-22F-*-T4*
• 品牌：Pepperl+Fuchs
• 处理器：Intel® Atom Elkhart Lake x6211E
• 内存：4 GB
• 存储：64 GB eMMC
• 显示：21.5" / 1920 x 1080 Full HD / 300 cd/m²
• 触摸：可选投射电容多点触控（支持手套）
• 电源：115/230 V AC 或 18-36 V DC
• 接口：以太网（铜/光纤）、USB、RS-232/RS-485（可选）、条码接口（可选）、Bluetooth
• 防护等级：IP66（组件及系统外壳）
• 认证：ATEX / IECEx Zone 1/21；各类 EMC 与无线标准
• 工作温度：-20 ... 50 °C
• 重量（面板）：约 23–24 kg；系统外壳约 11 kg
