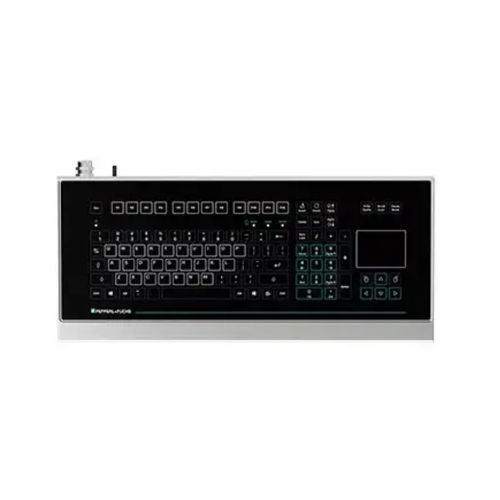

面板式键盘 EXTA4-*1-**-K4*

隔膜105键带触摸板

产品概述
适用于危险区域的 Ex i 键盘，带触控板。该 PC 兼容短行程键盘集成静电容触控板，适用于工业控制和操作面板的安装。

主要优势

• 防护等级：IP66（带外壳）
• 外壳材质：不锈钢和阳极氧化铝可选
• 可选国家键盘布局：US international、德语、法语
• 105 个短行程按键，PC 兼容
• 适用于防爆区：1/21 区和 2/22 区
• USB 接口；可选电缆长度：5 m / 2 m / 1 m
• 在美国和加拿大通过 UL 列名；具备 IECEx 和 ATEX 认证

一般规格
类型：带触控板的键盘
适配组件：SK-PC-Z1D1-UU1-10-HS 和 SK-PC-D2-UU1-10-HS

供电
额定电压：Ex i，经数据线供电

指示 / 操作方式
键盘：105 个短行程按键；键盘布局：US international、德语、法语
触控板 — 工作原理：电容式
触控板 — 分辨率：10 Pts/mm x 10 Pts/mm
触控板 — 有效面积（mm）：66 x 50

接口
接口类型：USB（带 USB 电缆选项）

指令合规性
电磁兼容：指令 2014/30/EU — EN 61326-1:2021（工业场所）；EN 61000-6-4:2007+A1:2011；EN 55011:2016+A11:2020（B 类）
防爆：指令 2014/34/EU — EN IEC 60079-0:2018；EN 60079-11:2012
RoHS：指令 2011/65/EU — EN IEC 63000:2018-12

合规性
防护等级：IP66（带外壳）

环境条件
工作温度：-20 ... 50 °C（-4 ... 122 °F）
存储温度：-20 ... 70 °C（-4 ... 158 °F）
相对湿度：最高 85%，无凝结

机械规格
材料：阳极氧化铝；不锈钢（F1 安装选项）；聚酯薄膜
质量：1.2 kg（不含外壳）
外形尺寸：502 x 222 x 66 mm
开孔尺寸：450 x 152 mm
电缆长度：5 m / 2 m / 1 m

用于与危险区域相关应用的数据
欧盟型式检验证书：1/21 区 — BVS 07 ATEX E 163 X；2/22 区 — BVS 21 ATEX E 009 X
标示：
1/21 区: II 2G Ex ib IIC T4 Gb；II 2D Ex ib IIIB T135°C Db
2/22 区: II 3G Ex ic IIC T4 Gc；II 3D Ex ic IIIB T135°C Dc

国际认证
UL 认证 — Control Drawing：116-0357E
UL 列名：Class I Div 2, Gr A,B,C,D; T5; Class II Div 2, Gr F,G; T5; Class III; Class I Zone 2 Gr IIC T5; Class II Zone 22 Gr IIIB T85°C; Class III Zone 22 Gr IIIA T85°C
IECEx 证书：IECEx BVS 08.0022X（1/21 区和 2/22 区）

特性 / 技术规格

• 型号：EXTA4-*1-**-K4*（2024 代）
• 产品类型：Ex i 带触控板键盘
• 接口：USB
• 防护等级：IP66（带外壳）
• 键盘：105 短行程按键；布局 US/DE/FR
• 触控板：电容式；分辨率 10 Pts/mm x 10 Pts/mm；有效面积 66 x 50 mm
• 材料：阳极氧化铝；不锈钢选项；聚酯薄膜
• 重量：1.2 kg（不含外壳）
• 尺寸：502 x 222 x 66 mm；开孔：450 x 152 mm
• 电缆选项：5 m / 2 m / 1 m
• 工作温度：-20 ... 50 °C；存储：-20 ... 70 °C
• 相对湿度：最高 85%，无凝结
• 认证：ATEX、IECEx（1/21 & 2/22 区）；UL（美国/加拿大）
