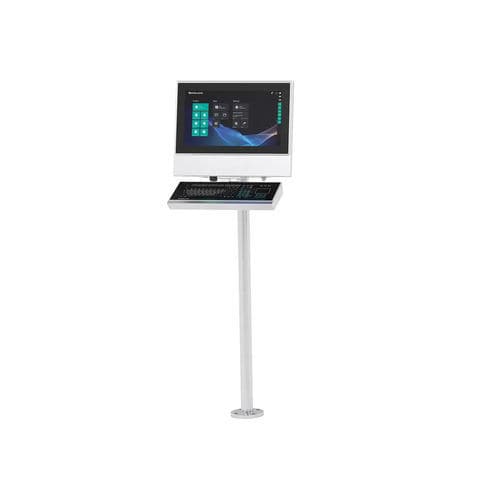

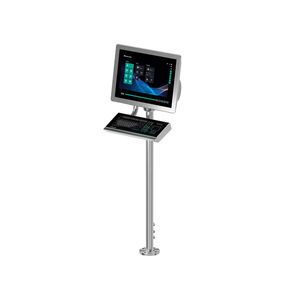

液晶显示器 VisuNet FLX

液晶带触摸屏多点触摸屏式

产品
RM-320S-*A-* — 远程监视器系统，带外壳（营销别名：VisuNet FLX）

描述
面向工业环境设计的带外壳远程监视器系统，具备模块化硬件、瘦客户端运行和可选集成 RFID。

主要优势

• 完全模块化设计，便于单个组件迁移
• 由于相同的基础组件可按需配置，具有高度的应用灵活性
• 瘦客户端解决方案（VisuNet RM Shell 固件）
• 全球认证，包括 ATEX/IECEx、UL 和 CCC
• 可选预装 RFID20-* 读卡器

通用规格
类型：远程监视器

硬件
处理器：Intel® Celeron™ 3965U
内存：A：1x 4 GB DDR4-2133（工业温度等级）；B：1x 8 GB DDR4-2133（工业温度等级）
存储：存储接口：1x M.2 2242/2280 M Key，PCIe + SATA 3；存储：64 GB M.2 SATA 3（工业温度等级）

供电
AC (A)：115/230 V a.c.（100 ... 240 V a.c.），最大 0.7 A，最大 70 W（连接详见 Power Supply PS1000-A6-24.5 手册）
DC (D)：20 ... 28 V d.c. / 2.8 A（SELV/PELV 或 class 2）（连接详见 VisuNet FLX Panel Mount 手册）

显示/操作手段
显示
类型：液晶显示（LCD），LED 背光
屏幕尺寸：54.61 cm（21.5 inch）
分辨率：1920 x 1080 像素（Full HD），纵横比 16:9
色深：24 位（1670 万色）
对比度：通常：22KT、22GT：1000:1；22FC：5000:1
亮度（可配置选项）：22KT、22GT：250 cd/m2；22FC：300 cd/m2
可视角度：22KT、22GT：全方向 178°；22FC：水平 170°，垂直 160°
背光寿命：22GT：30000 小时；22KT、22FC：50000 小时

输入设备
触摸屏：10 点多点触控，支持手套操作。配置选项：22KT、22GT：电容式触控，无光学粘合；22FC：电容式触控，光学粘合
键盘：可选：薄膜键盘，提供多种指点设备选项
RFID 读卡器：可选集成于 VisuNet FLX 外壳；配置选项：TWN4 MultiTech 3 M LF HF 或 TWN4 MultiTech 3 LEGIC M LF HF

接口
1 x DisplayPort 1.2 (DP++)
1 x mini DisplayPort 1.2 (DP++，带单锁螺钉)
1 x 音频输出线
2 x USB Ex i 端口，预留用于 Pepperl+Fuchs 本安键盘
2 x USB 3.1 Gen1 (5 Gbps) 端口
1 x USB 2.0 端口
2 x LAN 端口（RJ45，10/100/1000 Mbps）
2 x RS232/422/485（BIOS 可配置），带 5V/12V 为外设供电（1 x DB9 公头 + 1 x RJ45）

指令合规
电磁兼容（仅限非 RFID 产品）：Directive 2014/30/EU — EN 61000-6-4:2007；EN 61000-6-4:2007/A1:2011；EN 61326-1:2013
防爆：Directive 2014/34/EU — EN IEC 60079-0:2018；EN IEC 60079-7:2015/A1:2018；EN 60079-11:2012；EN IEC 60079-31:2024
无线和电信终端设备（仅 RFID 产品）：Directive 2014/53/EU — EN 301489-1 V2.2.3:2019；EN 301489-3 V2.3.2:2023；EN 300 330 V2.1.1:2017；EN 61326-1:2013；EN 61000-6-4:2007；EN 61010-1:2010；EN 62479:2010；EN 62311:2008
RoHS：Directive 2011/65/EU — EN IEC 63000:2018

软件
操作系统：VisuNet RM Shell 6（基于 Windows® 10 IoT Enterprise LTSC 2021 x64）
可选：IGEL OS 11 / IGEL OS 12（基于 Linux，无许可证）；ThinManager Ready

环境条件
工作温度：0 ... 40 °C（32 ... 104 °F）
存储温度：-20 ... 65 °C（-4 ... 149 °F）
相对湿度：根据 EN60068-2-78，40 °C 时最大相对湿度 93%（无冷凝）
气候条件：无源冷却，无旋转部件
工作海拔：最高 2000 m
抗冲击：18 次冲击 15 g，11 ms，所有轴向，IEC 60068-2-27
抗振动：10 ... 150 Hz，±0.075 mm，1 g，每轴 10 个循环，按 EN60068-2-6

机械规格
防护等级：IP66（带 RFID 选项时仅限室内使用，Type 4X）
材质：外壳：不锈钢 AISI304 (1.4301)；表面处理：喷丸，典型表面粗糙度 0.8 µm
安装：带外壳系统
质量：约 16 kg；配 AC 电源约 18 kg
尺寸：577 mm x 466 mm x 233 mm

国际批准
UL 批准：UL OrdLoc 批准；UL approval E223772；UL61010-1 Ed.3；UL 61010-2-201 Ed2；CAN/CSA C22.2 No 61010-1-12；CAN/CSA C22.2 No 61010-2-201；UL approval E492874（非燃性电路）
ATEX：UL 22 ATEX 2481X；ATEX 标记示例：II 3 G Ex ec [ic Gc] IIC T4 Gc / II 3 D Ex tc [ic Dc] IIIC T85°C Dc
IECEx：IECEx ULD 22.0019X；IECEx 标记示例：Ex ec [ic Gc] IIC T4 Gc / Ex tc [ic Dc] IIIC T85°C Dc
CCC：证书 2024322309005748

技术规格

• 型号：RM-320S-*A-*
• 品牌：Pepperl+Fuchs（VisuNet FLX 系列）
• 处理器：Intel® Celeron™ 3965U
• 内存选项：4 GB 或 8 GB DDR4 工业级
• 存储：64 GB M.2 SATA 3；M.2 插槽（PCIe + SATA 3）
• 显示：54.61 cm（21.5 inch），Full HD 1920 x 1080，LCD LED 背光
• 触控：10 点多点触控，支持手套（可配置）
• 接口：DP、miniDP、音频输出、多个 USB（含 Ex i）、2x LAN、RS232/422/485
• 电源：AC 选项（100–240 V a.c., max 70 W）或 DC 20–28 V d.c.（2.8 A）
• 防护：IP66 / Type 4X（RFID 使用受室内限制）
• 外壳：不锈钢 AISI304
• 尺寸（W x H x D）：577 x 466 x 233 mm
• 重量：约 16 kg（配 AC PSU 约 18 kg）
• 工作温度：0 至 40 °C；存储温度：-20 至 65 °C
• 认证：UL、ATEX、IECEx、CCC 及其他国际认证
