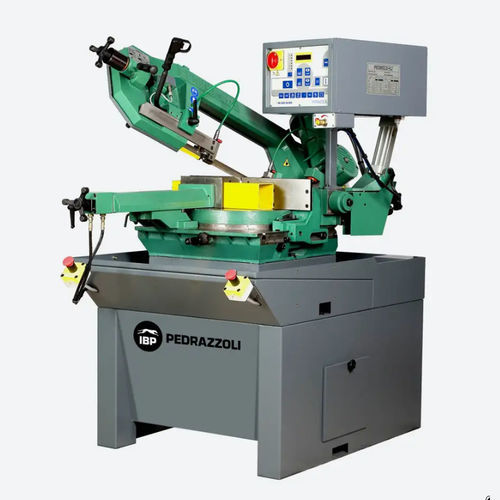

固定锯床 BROWN SN 420 SA

带式卧式用于金属

概述
BROWN SN 420 SA 半自动带锯主件采用铸铁制造，能够降低共振与振动，保证切割过程的稳定性和精度。适用于工业化切割型材和管件，具有可调节位置与可编程控制功能。

主要特性

• 两档变速 三相（400 V – 50 Hz；其他电压可定制）。
• 电机垂直安装，减少后部占用空间；传动采用油浴蜗轮蜗杆减速箱（传动比1:40）。
• 大圆形支撑座采用调质球轨，旋转平稳，确保垂直度精度。
• 弓架位置可调，偏心衬套用于90°切割；设有45°右、45°/60°左机械限位。
• 刀片导向采用硬质合金（widia）导板并装配偏心衬套轴承。
• 液压虎钳可调行程，快速靠近、手轮调节和平面可调楔块；可沿机床底座移动。
• 虎钳肩可伸缩并可调，伸回时可达到最大切割能力（90°：420 x 190 mm），调节以保证精确对齐。
• 刀片张紧装置确保恒定均匀的张力。
• 刀片冷却/润滑配电动泵和导向处两个可调开关。
• 控制面板布置合理，带ON/OFF、两档速度选择、手动/半自动（或DYNAMIC）选择及急停。
• 带有“人员在位”保护的刀片启动，用于手动操作的安全启动；为低压控制。
• 脚踏开关用于半自动切割循环。
• 铰接弓架装配锥形滚柱轴承，动作平稳。
• 前侧双急停按钮。
• 电子安全传感器在刀片打滑或断裂时停止运行。

控制面板（PLC）
专为带锯开发的PLC控制面板，操作人员可根据使用需求进行编程。

• 可手动或半自动工作；ON/OFF开关。
• 数字显示与可编程件数计数器。
• 刀片转速控制与润滑模式选择。
• 手动或半自动循环选择及高级功能（切割结束时虎钳开/闭、切割结束时刀片启/停等）。
• 电流显示（用于切割监控和刀片磨损判断）及瞬时刀速显示。
• 半自动循环停止（弓架上升且虎钳保持闭合）和弓架下降速度流量调节。

优势 / 可选件

• 液压垂直防毛刺虎钳（可选）。
• 激光切割定位器（可选）。
• 弓架液压缸；可选微雾润滑和电子变频器。

切割能力
圆管：45° 左：170 mm
0°：280 mm
45° 右：230 mm
60° 右：150 mm

方形截面：45° 左：150 mm
0°：270 mm
45° 右：220 mm
60° 右：150 mm

矩形截面：45° 左：240 x 90 mm
0°：420 x 190 mm
45° 右：230 x 150 mm
60° 右：140 x 220 mm

可选配件

• 激光切割指示器。
• 虎钳压力调节器。
• 微雾润滑装置。
• 液压垂直防毛刺虎钳。
• 电子速度变频器。
• 上料/下料输送辊道。

技术参数
外形尺寸（长 x 宽 x 高）：1400 x 1500 x 1800 mm（挡料） / 870 x 1860 x 2100 mm（底座）
工作台高度：955 mm
重量：610 kg

技术规格

• 类型：半自动带锯。
• 型号：BROWN SN 420 SA。
• 结构：主要部件为铸铁，具有刚性并降低振动。
• 传动：油浴蜗轮蜗杆减速箱（1:40）。
• 速度：两档可选切割速度。
• 电机：垂直布置。
• 最大切割能力（90°）：420 x 190 mm（肩部回缩时）。
• 刀片导向与张紧：widia 导板与偏心衬套轴承；弹簧张紧。
• 冷却/润滑：电动泵与两个可调开关。
• 安全：人员在位启动、双急停、打滑/断裂电子传感。
• 控制：配备PLC，可编程功能与计数器。
