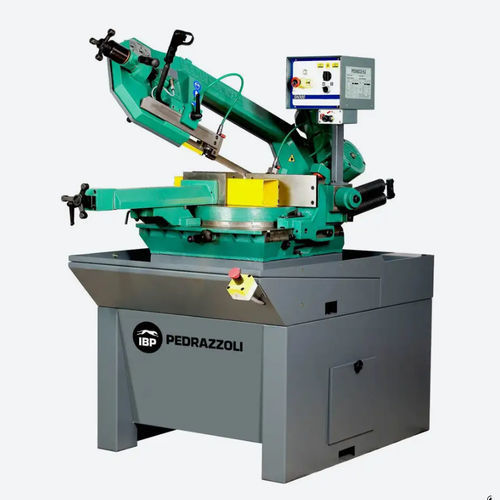

固定锯床 BROWN SN 300

带式立式用于金属

产品概述
IBP PEDRAZZOLI BROWN SN 300 手动带锯机主构件为铸铁，结构刚性高，可在切割过程中降低共振和振动。垂直安装电机与油浴蜗轮减速箱优化了后端占用空间并提供稳定的传动性能。

主要特点

• 双速，三相（400V – 50 Hz）；其他电压可按需提供。
• 电机垂直布置以减少后部占用；传动采用油浴蜗轮减速箱（传动比 1:40）。
• 大型圆形支撑盘：提供宽阔的工件支撑面；在淬火滚珠轨道上旋转，保证平稳转动和良好的垂直度精度。
• 弓位置可通过偏心衬套调节以实现 90° 切割；有 45° 右和 45–60° 左的机械定位挡。
• 刀片导向采用可调节的 widia 硬质合金片，并配偏心衬套轴承，确保导向精度。
• 可调手动虎钳，可沿整机基座纵向定位；快速进给、手轮进给和平面可调楔片。
• 可伸缩且可调的虎钳挡肩，允许最大切削能力（90° 时 330 x 150 mm）并保证精确对准。
• 刀片张紧装置，保持恒定均匀的张力。
• 刀片润滑冷却系统，配电动泵及安装在导向处的两个可调阀门。
• 控制面板含 ON/OFF 开关、切割速度选择器（2 速）、MANUAL/DYNAMIC 切割模式选择（Newton 设备版本）及急停。
• 刀片启动配“有人在场”保护装置，驱动安全开关有防护罩；控制为低电压。
• 铰接弓安装在带圆锥滚子轴承的支撑上，运动稳定。

优势

• 可调 widia 导板，实现精确的刀片导向并延长刀片寿命。
• 虎钳具快速接近功能，可在整个基座范围内定位，配可调挡肩以实现对型材和管材的可靠夹紧。

切割能力
圆管：
45° 左：160 mm
0°：220 mm
45° 右：200 mm
60° 右：130 mm

方形断面：
45° 左：120 mm
0°：190 mm
45° 右：150 mm
60° 右：110 mm

矩形断面：
45° 左：160 x 130 mm
0°：330 x 150 mm
45° 右：160 x 130 mm
60° 右：110 x 110 mm

可选配件

• 微雾润滑系统（Micromist）。
• MRP 气动快速夹具套件。
• 激光切割指示器。
• 机械变速器。
• 上料与下料滚筒输送机。

技术数据
外形尺寸（长 x 宽 x 高）：1400 x 1500 x 1800 mm（Fermobarra） | 870 x 1860 x 2100 mm（底座）
工作面高度：950 mm
重量：490 kg

技术规格

• 型号：BROWN SN 300
• 品牌：IBP PEDRAZZOLI
• 结构：主要部件为铸铁
• 电气：双速，三相（400V – 50 Hz）；其他电压可按需提供
• 传动：油浴蜗轮减速箱（比 1:40）
• 电机位置：垂直安装
• 支撑盘：淬火滚珠轨道上的大型圆形支撑盘
• 弓定位：可调以实现 90°，带机械定位
• 刀片导向：可调 widia 片，偏心衬套轴承
• 虎钳：手动可调，带快速接近和平面可调楔片
• 虎钳挡肩：可伸缩且可调（90° 时最大 330 x 150 mm）
• 刀片张力：恒定张力装置
• 冷却/润滑：电动泵与两个可调阀门
• 控制：ON/OFF、速度选择（2 速）、MANUAL/DYNAMIC 选择、急停、有人在场启动
• 安全：有保护罩的安全开关，低压控制
• 弓支撑：圆锥滚子轴承
• 切割能力与尺寸：见上文
