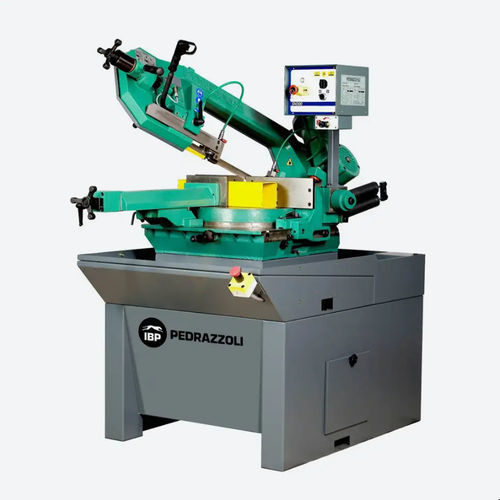

固定锯床 BROWN SN 420 NEWTON

带式立式用于金属

产品描述
手动带锯 BROWN SN 420 NEWTON IBP PEDRAZZOLI 的主要机件为铸铁制造，可在切割过程中降低共振与振动。两档传动，三相（400 V，50 Hz）；其他电压可按要求提供。

优点

• 齿轮减速器传动，提供稳定转矩。
• 带有可选手动（M）和动态（D）模式的NEWTON平衡装置。
• 大型圆形工作台与弓体同动旋转，确保工件获得最佳支撑。

NEWTON 装置说明
M — 手动模式：将选择器置于 M。旋转手轮至刻度的 0 对齐，以收紧弓体平衡弹簧。将工件夹紧在虎钳中。按启动按钮以执行手动切割循环：只有按住启动按钮时弓体才会下降。可通过流量调节器调节弓体下降压力。

D — 动态模式：将选择器置于 D。旋转手轮至刻度的 40 对齐，以放松弓体平衡弹簧。在切割结束处调整行程开关。将工件夹紧、将锯片置于工件上方并按启动：弓体将依重力自动下降；下降速度由流量调节器控制，切割结束时行程开关停止锯片运动。

切割能力
圆管：45° 左：170 mm；0°：280 mm；45° 右：230 mm；60° 右：150 mm
方形截面：45° 左：150 mm；0°：270 mm；45° 右：220 mm；60° 右：150 mm
矩形截面：45° 左：240 x 90 mm；0°：420 x 190 mm；45° 右：230 x 150 mm；60° 右：140 x 220 mm

可选配件

• 微雾润滑系统。
• MRP 气动快速夹具套件。
• 激光切割指示器。
• 机械式变速器。
• 上料和下料输送机。

技术参数
外形尺寸（长 x 宽 x 高）：1400 x 1500 x 1800 mm（挡条）；870 x 1860 x 2100 mm（底座）
工作面高度：955 mm
重量：550 kg

技术规格

• 型号：BROWN SN 420 NEWTON
• 结构：主要机件为铸铁，降低共振和振动
• 驱动：2 速，三相（400 V，50 Hz）；其他电压可按要求提供
• Newton 装置，具有 Manual（M）和 Dynamic（D）可选模式
• 通过流量调节器控制弓体下降；动态模式下弓体靠重力下降并由行程开关停止
• 齿轮减速传动
• 大型圆形工作/支撑台与弓体一体旋转
• 切割能力：见切割能力部分（圆形、方形和矩形截面在不同角度）
• 可用配件：微雾润滑、气动快速夹具、激光指示器、机械变速、输送机
• 尺寸与重量：见技术参数部分
