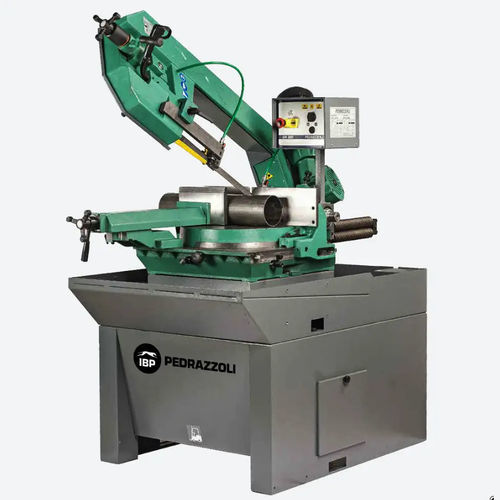

固定锯床 BROWN SN 420

带式立式用于金属

产品概述
手动带锯 BROWN SN 420 IBP PEDRAZZOLI 的主要部件为铸铁制造，可在切割过程中降低共振和振动。该机针对金属切割设计，具备可调弓形位置和大型圆形支撑台以确保高垂直度精度。

主要特性

• 两档三相（400 V – 50 Hz；其他电压可按要求提供）
• 电机垂直安装以减小后部占用空间；通过油浴蜗轮蜗杆减速箱传动（传动比1:40）
• 大型圆形支撑台：宽阔的工件支撑面；在淬火滚珠轨道上旋转，保证平稳转动与高垂直度精度
• 可调弓位置：偏心衬套实现90°切割，并在右45°及左45°/60°处设有机械止位
• 锯条导向：配widia硬质合金垫片及偏心衬套上的轴承支撑
• 可调手动虎钳：快速闭合、带手轮和可调平行键板；可沿机床底座纵向定位
• 可伸缩和可调虎钳挡块：以实现最大切割能力（90°时420 x 190 mm）并确保精确对齐
• 锯条张紧装置：保持恒定且均匀的锯条张力
• 锯条润滑/冷却系统：电动泵及导向处的两个可调阀
• 控制面板位于易接近位置，带ON/OFF开关、切割速度选择器（2速）、MANUAL/DYNAMIC切割模式选择器（带Newton装置的型号）及紧急按钮
• 锯条启动开关带“有人在场”保护罩和安全盖；低压操作
• 铰接式弓架装在带锥面轴承的支撑上

优势

• Widia导条板提供耐用的导向
• 虎钳快速逼近，可沿机床底座横向定位；虎钳挡块可调
• 上料与卸料输送滚筒（可选）
• 数字显示（可选）

切割能力
圆管：45°左：170 mm
0°：280 mm
45°右：230 mm
60°右：150 mm

方形截面：45°左：150 mm
0°：270 mm
45°右：220 mm
60°右：150 mm

矩形截面：45°左：240 x 90 mm
0°：420 x 190 mm
45°右：230 x 150 mm
60°右：140 x 220 mm

可选配件

• 微雾润滑（Micromist）
• MRP 气动快速夹紧套件
• 激光切割指示器
• 机械变速器
• 上料与卸料输送装置

技术参数
外形尺寸（长 x 宽 x 高）：1400 x 1500 x 1800 mm（Fermobarra） 870 x 1860 x 2100 mm（底座）
工作台高度：955 mm
重量：550 kg

特性 / 技术规范

• 型号：BROWN SN 420
• 结构：主要部件为铸铁
• 速度：两档切割（电动）
• 电源：三相（400 V – 50 Hz；其他电压可按要求提供）
• 传动：油浴蜗轮蜗杆减速箱，传动比1:40
• 最大切割能力（90°）：420 x 190 mm
• 弓位置可调：偏心衬套实现90°；机械止位为45°和60°
• 锯条导向：Widia垫片并配轴承支撑
• 虎钳：可调手动虎钳，带快速闭合和纵向定位；可伸缩/可调的挡块
• 锯条张紧：均匀张紧装置
• 冷却/润滑：电动泵配两处可调阀
• 控制：ON/OFF、速度选择、MANUAL/DYNAMIC选择、急停
• 安全：锯条启动带有人在场保护和防护罩；低压控制
• 底座：大圆形支撑台配淬火滚珠轨道以确保精度
• 重量与尺寸如上所示
