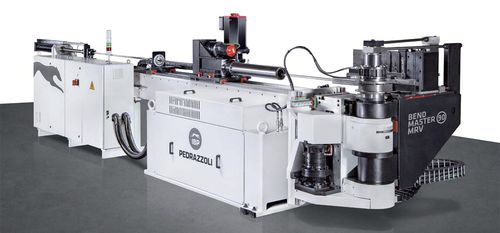

电动液压折弯设备 BEND MASTER 90

电动管道型材

概述
IBP PEDRAZZOLI 的电动弯管机 BEND MASTER 90 集成了内部开发的 IMS 控制、第10代 Intel i7 处理器和触摸屏界面。软件支持可选模块和客户定制化。自动上下料系统使其可作为自主工作站运行，可配置的 I/O 卡可与专用工作岛、送料单元或机器人集成。快速换模和直观操作确保可重复的精度，并在批量生产与小批量生产中均可缩短循环时间。

特性

• 6 个受控且同步的轴：保证一致的重复精度与长期精度。
• 固定与可变半径弯曲，支持芯棒和压缩弯曲方式。
• 工具和半径自动切换以实现快速换装。
• 滑台增压器（booster）可实现较小弯曲半径。
• IMS 机床控制：灵活、直观、易用。
• 节能功能。

优势

• 弯曲能力达 Ø90×4 mm（钢材 R=400 N/mm2）。
• 为重载工作设计的机型。
• 在速度、精度与耐用性之间实现平衡性能。
• 支持多种弯模半径以加工复杂零件。
• 标配弯模回位装置。
• 快速工装调试：适用于批量生产和小批量生产；提供顺时针或逆时针多半径版本。
• 支持 IGES 文件导入并可立即进行零件可行性分析。
• 提供摄像头远程协助；IMS 平台可在 PC 上使用。

技术参数

• 型号：BEND MASTER 90
• 最大弯曲能力：Ø90×4 mm（钢 R=400 N/mm2）
• 最大弯曲半径：400 mm
• 外形尺寸（长×宽×高）：8000 × 2350 × 1950 mm
• 工作台高度：1310 mm
• 重量：7400 kg
• 电轴精度：±0.1
• 滑台速度：1100 mm/s
• 弯臂转速：64°/s
• 管件旋转速度：287°/s
• 最大管长（前止挡）：4000 mm
• 最大管长（后止挡）：5400 mm
• 控制：IMS intelligent motion system（专有）
• 处理器：10th generation Intel i7
• 界面：触摸屏；支持 IGES 导入；提供远程协助
