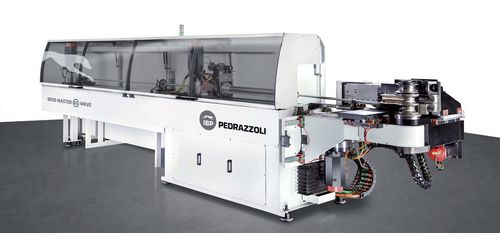

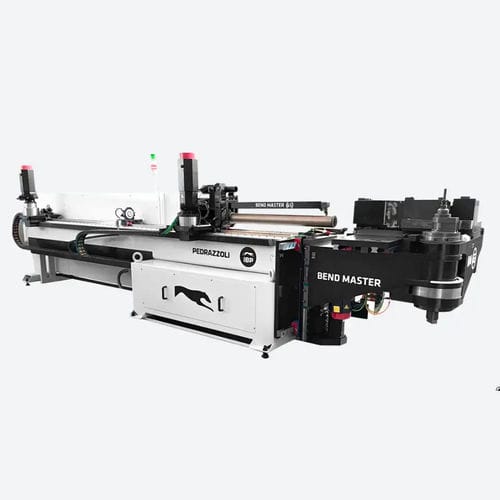

电动折弯设备 BEND MASTER 65

管道型材卧式

产品概述
电动弯管机 IBP PEDRAZZOLI BEND MASTER 65 配备了自主研发的 IMS 控制系统、第10代 Intel i7 处理器、触摸屏和可配置软件，支持选项及客户定制。自动上下料系统使工作站可实现自主运行，I/O 卡的即时配置便于与生产工位、操作单元或机器人连接。操作简便、换模快速和自动模具调节保证零件的精度与可重复性。BEND MASTER 65 可在批量生产和多小批次生产计划中缩短循环时间。

功能与优势

• 10轴全电控：长期保持恒定的重复性和精度。
• 同一工序可实现顺时针与逆时针弯曲，支持可变半径和多半径。
• 高生产率与节能表现。
• 最新一代 IMS 管理控制：灵活、直观、易用。
• 弯头占用空间小。
• 自动模具调节与快速换装。
• 用于极窄半径弯曲的推力调节功能。
• 可提供顺/逆时针多半径版本。
• 第11受控轴：弯模回退装置。
• 冲孔选项。
• 支持 IGES 文件导入并进行即时可加工性分析。
• 材料回弹补偿功能。
• 支持网络摄像头的远程协助。
• Handy Machine Operator Panel 可在安全区域内管理所有轴。
• 带上下料选项的工艺自动化；IMS 平台支持 PC。

技术参数（表）
外形尺寸（长 x 宽 x 高）：6780 x 1750 x 1900 mm
工作台高度：1100 mm
整机重量：4700 kg
弯曲能力（钢材 R=400 N/mm²）：Ø 65 x 3.2 mm
最大中心线半径：250 mm
弯头最大垂直行程：310 mm
电动轴精度：± 0.05
小车速度：715 mm/s
臂旋转速度：150°/s
管材旋转速度：750°/s
前挡块允许的最大管长：3300 mm
后挡块允许的最大管长：5000 mm

规格

• 型号：BEND MASTER 65
• 制造商：IBP PEDRAZZOLI
• 控制：IMS management control（Windows 平台）
• 处理器：Intel i7 第10代
• 轴数：10 轴全电控（第11轴用于弯模回退）
• 弯曲能力：Ø 65 x 3.2 mm（钢材 R=400 N/mm²）
• 最大中心线半径：250 mm
• 弯头垂直行程：310 mm
• 电动轴精度：± 0.05
• 小车速度：715 mm/s
• 臂旋转速度：150°/s
• 管材旋转速度：750°/s
• 最大管长：前挡块 3300 mm，后挡块 5000 mm
• 工作台高度：1100 mm
• 外形尺寸（LxWxH）：6780 x 1750 x 1900 mm
• 整机重量：4700 kg
• 界面：触摸屏
