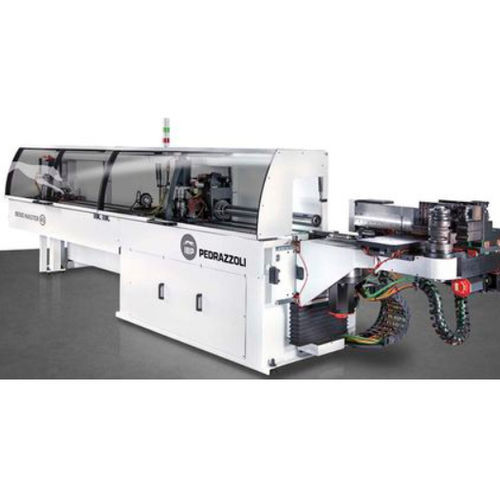

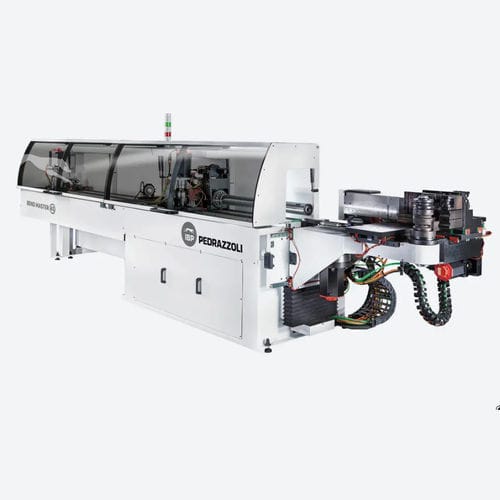

完全电动式折弯设备 BEND MASTER 45

管道型材卧式

产品说明
BEND MASTER 45 是一款全电动弯管机，配备自主研发的 IMS 控制、Intel i7 第10代处理器和触摸屏界面。自动上料/下料选项与可配置的输入/输出接口可实现与工作单元或机器人连接的工作岛集成，构建自主工作站。快速换模与自动工具调整确保批量生产和小批量程序的可重复精度。

特性

• 10 轴全电动控制，保证持续的重复性和精度。
• 顺时针与逆时针弯曲，支持可变半径和同一工序内多半径加工。
• 高生产率，缩短生产周期。
• IMS 管理控制：灵活、直观，支持工业4.0。
• 节能设计。

优势

• 紧凑的弯头占地。
• 后部全封闭防护罩。
• 自动工具调整与快速调机。
• 用于非常小半径弯曲的推力调制。
• 可选版本：单一半径或多半径（顺时针/逆时针）。
• 可选第11控制轴：回模单元。
• 冲孔功能与 IGES 文件导入。
• 即时工件可行性分析与回弹补偿。
• 支持摄像头远程协助及安全区内的 Handy Machine 操作面板。
• 支持上下料的流程自动化；IMS 平台可在 PC 上运行。

技术参数（表）
尺寸（长 x 宽 x 高）：6300 x 1430 x 1900 mm
工作台高度：1100 mm
整机重量：3100 kg
弯曲能力（钢 R = 400 N/mm²）：45 x 3 mm
最大中心半径：150 mm
弯头最大垂直行程：290 mm
电动轴精度：±0.05
滑车速度：926 mm/s
臂旋转速度：202.5°/s
管体旋转速度：600°/s
最大前端定位管长：3000 mm
最大后端定位管长：4600 mm

技术规格

• 型号：BEND MASTER 45
• 控制：IMS（Intelligent Motion System）基于 Windows
• 处理器：Intel i7 第10代
• 界面：触摸屏
• 轴数：10 轴全电动（+ 可选第11轴）
• 自动化：上料/下料、机器人集成
