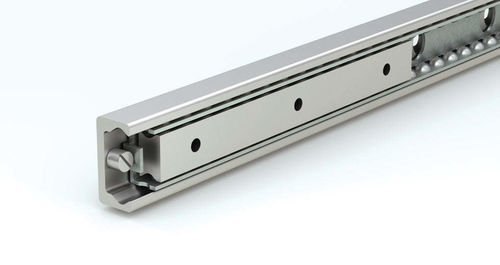

全部延伸线性滑轨 SDC series

走珠抽屉重载荷

概述
C 型导轨的滚珠线性滑轨，适用于受限且受导的线性运动。SDC 系列采用独立的精密滚珠笼和淬火钢制导轨。内部滑块作为承载构件位于固定的 C 型外导轨内，滚珠笼将钢球保持在滑块与导轨表面之间，提供低摩擦的滚动接触和均匀的载荷分布。

工作原理
内部滑块在固定的 C 型导轨内被推或拉；滚珠笼在滑块与导轨之间浮动，通常行程约为滑块行程的一半。集成的机械端挡在导轨长度内控制行程，保护内部部件并将运动保持在导轨包络内。

优势与应用

• 在 C 型包络内的受限运动，提供受保护的运行并提高抗碎屑能力
• 低摩擦的滚动接触及分布式载荷路径，适合高负载长期使用
• 单条导轨上可运行多个内部滑块，适用于模块化高承载系统
• 常见应用：重型工业平台、大型检修面板、机器人分级系统、机床检修系统以及其他需要受限线性运动的严苛场合

特性

• C 型封闭几何：内部滑块保持在导轨包络内
• 独立滚珠笼：钢球保持在滑块与导轨表面之间
• 支持多滑块配置，适合模块化和多滑块系统
• 提供单向和双向行程选项
• 集成机械限位以限制并保护行程
• 封闭结构在保持导向运动的同时有助于保护内部组件免受碎屑影响

技术规格

• 系列：SDC Series
• 最大行程：最高可达 1,310 mm
• 导轨长度可选：从 130 mm 到 1,970 mm
• 承载能力：最高可达 65,272 N
• 内部滑块相对于滑块行程的典型移动：滚珠笼通常移动约为滑块行程的一半
• 可提供单向和双向行程配置
• 示例产品形态（示意）：SDC43 系列变体（示例内部尺寸列示）：如 SDC43N-1330-610 — 导轨宽度 43 mm，导轨长度 1330 mm，内部滑块 610 mm
