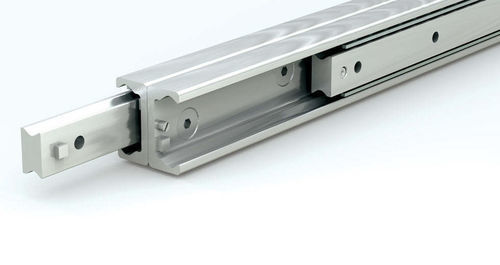

全部延伸线性滑轨 SDB series

伸缩抽屉重载荷

概述后置安装抽屉滑轨是从后部安装面支撑的伸缩式线性导轨组件，设计用于全行程伸出。SDB Series采用两根背靠背安装的硬化钢SDP导轨，形成刚性伸缩结构，使内部滑块能够超出标称导轨长度伸出，从而在紧凑安装空间实现较长的到达距离。当侧面安装不可行、需要从受限结构访问，或悬臂载荷在整个行程中必须保持稳定时，后置设计尤其适用。SDB滑轨用于重载和工业抽屉应用，提供受控运动、可靠的载荷支撑和伸出刚性。

特点

• 延伸式伸缩运动：行程超过单根导轨长度
• 设计灵活：提供单向和双向行程配置
• 最大行程：可达2,026 mm
• 可用导轨长度：130 mm至1,970 mm
• 承载能力：可达3,092 N
• 背靠背导轨配置：伸出时刚性更好
• 结构：硬化钢SDP导轨；典型变体为硬化镀锌钢并配备精密滚珠导向以提高抗腐蚀性和平滑运动

常见问题

• 什么是背装或后置安装抽屉滑轨？ 后置安装抽屉滑轨是从后部安装面支撑的线性导轨组件，用于承载悬臂载荷，移动部件在没有侧向支撑的情况下向外伸出。该术语指的是从安装的后部固定而非侧面或前部固定的滑轨，适用于侧面安装不实用或需要从紧凑基座获得更大伸出的场合。
• 何时应使用后置安装滑轨而不是侧装滑轨？ 当侧面通道受限、需要载荷从固定后部支撑向外伸出，或对于需要从紧凑安装获得较长到达距离的悬臂与深部组件，应选择后置安装滑轨。

技术规格

• 系列名称：SDB Series
• 导轨配置：两根硬化钢SDP导轨背靠背安装（伸缩式）
• 最大行程：可达2,026 mm
• 导轨长度范围：130 mm至1,970 mm
• 承载能力：可达3,092 N
• 方向选项：单向和双向行程配置
• 材料/表面处理：硬化钢导轨；变体表明为硬化镀锌钢并配有精密滚珠导向以增强耐腐蚀性
• 典型剖面示例：43 mm剖面（多种43 mm宽度变体及不同行程）
• 应用：重载抽屉滑轨、工业抽屉导轨、悬臂载荷、受限结构访问、紧凑安装下的长行程需求
