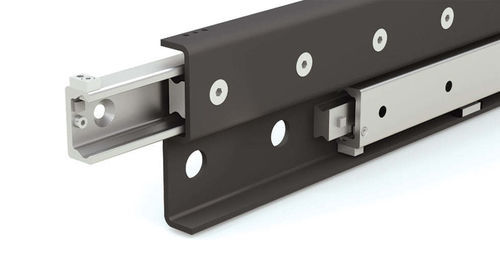

全部延伸线性滑轨 SDS

抽屉重载荷钢

概述
全行程抽屉滑轨是基于滚珠笼滑动机构的伸缩线性导轨组件，可使承载平台向外移出至其全部有效长度，露出安装结构外部的托盘、面板、箱体或平台。并列（side-by-side）滑轨将两段导轨并排放置在承载的一侧，在宽度受限但需要导向运动、刚性和承载支撑的应用中形成窄梁式结构。

SDS S-Beam 并列特性
PBC Linear 的 SDS S-Beam 重载钢制抽屉滑轨采用两条并列布置的硬化钢 SDP 导轨，构建出适用于窄型工业设计的紧凑刚性滑动系统。通过肩并肩布置导轨，SDS 系列减少弯曲并在载荷下维持受控对位，同时支持平稳的伸出动作。SDS 配置有别于优先最大外伸的后安装导轨和为防污染而包覆导轨的正面安装导轨。SDS 并列抽屉滑轨旨在在窄小安装空间内实现重载伸出，同时保持稳定且受控的运动。

主要功能特性

• 采用滚珠笼滑动机构的伸缩线性导轨组件，实现低摩擦导向
• 并列（同侧）导轨布置，适用于窄安装空间并提升刚性
• S-Beam 型材针对受限空间的重载应用进行优化
• 硬化钢 SDP 导轨；工业型常见镀锌表面处理
• 设计用于将托盘、面板、箱体或平台完全从安装结构中伸出

应用
适用于需要从单侧提供重载全行程导向且组件宽度受限但对刚性和受控运动有严格要求的工业和商业场景（示例：窄型机械托盘、悬臂设备平台、工业箱体与抽屉）。

技术规格

• 系列名称：SDS S-Beam (Side-by-Side)
• 机构：滚珠笼滚动元件（伸缩式滚珠滑轨）
• 导轨材料：硬化钢 SDP 导轨（工业滑轨通常为镀锌处理）
• 安装方式：并列 / 同侧（两条导轨肩并肩）
• 观测到的标称导轨宽度：28 mm（SDS28S）和 43 mm（SDS43S）
• 可用导轨长度（网站注明）：290 mm 至 1,570 mm
• 最大行程（注明）：高达 1,520 mm
• 承载能力（注明）：高达 5,578 N
• 设计目标：在窄布局中实现纤薄外形，同时保持刚性和载荷下受控的伸出
