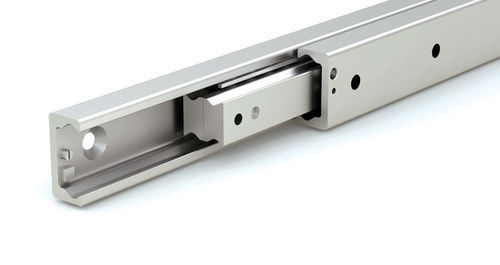

全部延伸线性滑轨 SDF series

抽屉重载荷钢

概述
面装抽屉导轨为伸缩式线性导轨组件，自前侧安装面支撑，采用滚珠笼（球笼）导动机构，实现平稳的伸缩动作。在面装配置中，导轨截面以面对面方式排列，形成包覆性的轮廓，保护滚珠笼和滚动元件免受灰尘、杂物、木屑等轻微污染。SDF重载抽屉导轨系列在此面对面布置中使用硬化钢SDP导轨段，适用于工业应用中的全行程伸缩。

应用

• 工厂地面
• 包装机械
• 木工设备
• 工业机柜
• 维修面板及设备取用

主要特性

• 防尘设计：封闭的面装轮廓保护滚珠笼和滚动元件免受杂物侵入
• 面装伸缩结构，提供引导式全行程伸缩
• 硬化钢SDP导轨段，适用于重载工况
• 可选单向或双向行程配置
• 最大行程：可达2,026 mm
• 可用导轨长度：130 mm 至 1,970 mm
• 承载能力：可达1,909 N
• 公称尺寸示例：SDF43 型为 43 mm

技术规格

• 系列：SDF (SDF Series)
• 类型：面装、全行程伸缩抽屉导轨
• 机构：滚珠笼滑动（滚动元件）
• 导轨材料：硬化钢（SDP 导轨段）
• 配置：面对面导轨布置（封闭轮廓）
• 行程选项：单向和双向行程配置
• 最大行程：可达2,026 mm
• 可用导轨长度：130 mm 至 1,970 mm
• 承载能力：可达1,909 N
• 颗粒抵抗性：防尘；保护滚珠笼免受灰尘、杂物和木屑影响
• 公称尺寸示例：43 mm（SDF43 变种）
• 典型应用：工厂地面、包装机械、木工设备、工业机柜、维修面板
