波纹管油缸 9109

气动软性单作用

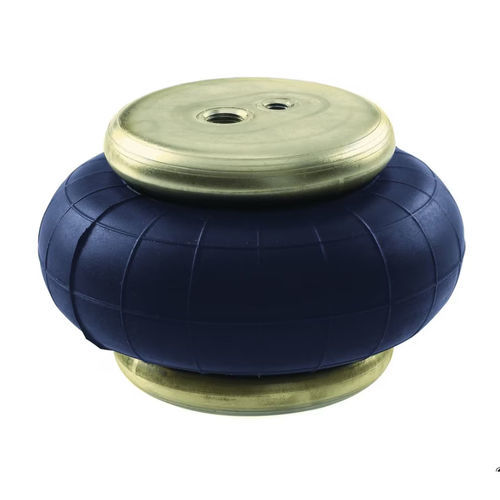

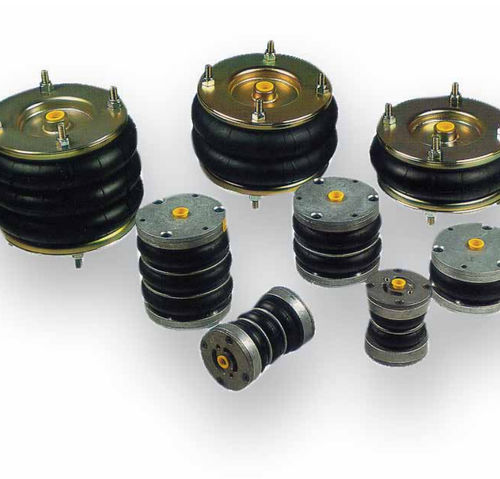

9109 和 SP 系列气动波纹管是具有单、双或三道波纹的高推力单作用执行器。内径范围为 Ø70 至 Ø660mm，行程范围为 20 至 375mm，提供标准型和耐高温型，适用于减振器应用。 其结构简单，即使在恶劣条件下也能提供极长且几乎无需维护的使用寿命。9109和SP系列气动波纹管是需要短行程、高推力单作用执行器的应用场景中的理想选择。 它们不含往复运动的金属部件，因此与传统气缸相比，可提供几乎无摩擦的推力。 由于结构灵活，气动波纹管的安装要求比传统气缸宽松得多——后者通常需要刚性固定和导向，且两端面之间的夹角限制在15°以内。此外，端板的轴向位置允许偏移最多10毫米。 当加压时，气动波纹管会沿阻力最小的路径移动。因此，在倾斜安装的应用中，必须特别注意安装几何形状。在运行过程中，建议不要让装置“触底”或达到最大高度，并应采用机械装置来防止这种情况发生。 当减压时，气动波纹管可适应出人意料狭小的空间，这对于夹紧或移动形状不规则或重型负载以及振动应用（例如高频设备送料器）尤为有用。回程部分由波纹管的自然弹性作用提供，但通常更多地由负载本身提供。
