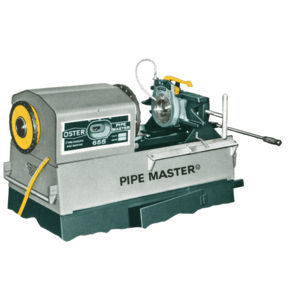

自动管道螺纹加工机 Oster 654

产品概述
Oster Pipe Master 654 与 655 型为便携式工业管材与螺栓攻丝机，适用于现场作业及维护车间。平面导轨安装在制作钢制底座上，结构设计便于检修，能在严苛工况下保持稳定的螺纹加工性能。

攻丝能力
螺栓：1/4 in 至 2 in
管材：1/8 in 至 2 in

通用规格
高度：17.25 in（654 与 655）
长度：39.5 in（654 与 655）
宽度：17.5 in（654 与 655）
净重：654 = 265 lbs；655 = 260 lbs
运输重量：654 = 305 lbs；655 = 300 lbs

带滑入式工具的 Oster 655
655 可使用滑入式工具，实现快速换装与持续工作时的可靠螺纹成形。滑入式工具便于定位与更换。

可翻转头座（Roll-Over Headstock）
标准配置的独有 'Roll-Over' 头座可快速打开以便接触电机、碳刷及电器箱。拆下一枚销钉即可将头座向后翻出，便于维护与检修。

654 — 配备 swing-over 工具
654 配备 Quad II swing-over 工具，具有自动开启系统，可保证 NPT 螺纹的正确长度，并支持通过刀头的润滑供油。

654/655 机床特性

• 平面导轨
• 制作钢结构
• 专利卡盘颚衬套
• 654 配备的“see-thru”切刀可直观显示切削位置
• 654 的贯穿刀头冷却/供油系统
• 自动或手动开启的刀头选项
• 用于断开管件的可选附件

标准随附设备

• 电机：单相通用型，可逆，可变速 — 请指定 120 或 240 V AC，1 相 50–60 Hz；额定 1/2 HP（可输出至 2 HP）。主轴空载转速：标准 38 RPM；可选 60 RPM。
• 开关：重型反转开关；含安全脚踏开关（仅在脚踏开关按下时机器工作）。
• 刀头：一套 Quad II 快开式刀头 — 适用管径 1/8 in 至 2 in。
• 刀片/模具：两套高速钢（HSS）管用模（右旋）：一套（1/2 in 与 3/4 in），一套（1 in 至 2 in）。
• 扩孔器：可拆卸刀片型扩孔器。
• 切割器：滚轮式，自定心（655 可选刀片型）。
• 前卡盘：快速、积极的夹紧，可在左右方向夹持；配有可更换颚衬套。
• 后定位卡盘：回转式；蜗轮驱动同时作用于三个导向件。
• 油泵：带溢流阀的齿轮驱动可逆叶片泵。
• 切削油：Oster 'OSTO' 深色攻丝油 — 随机供应 2 加仑。

技术规格

• 型号/系列：Oster 654/655
• 攻丝能力：螺栓 1/4 in 至 2 in；管材 1/8 in 至 2 in
• 外形尺寸（L x W x H）：39.5 in x 17.5 in x 17.25 in（两款相同）
• 净重：654 = 265 lbs；655 = 260 lbs
• 运输重量：654 = 305 lbs；655 = 300 lbs
• 电机：单相通用型，可逆，可变速；请指定 120 或 240 V AC，1 相 50–60 Hz；额定 1/2 HP（可输出至 2 HP）
• 主轴转速（空载）：标准 38 RPM；可选 60 RPM
• 刀头：Quad II 快开式，适用管径 1/8 in 至 2 in
• 随附模具：两套 HSS 管用模（右旋）
• 切割器：滚轮式自定心（655 可选刀片型）
• 扩孔器：可拆卸刀片型
• 卡盘：前快速正向卡盘带可更换颚衬套；后回转定位卡盘
• 油泵：带溢流阀的齿轮驱动可逆叶片泵
• 攻丝油：Oster 'OSTO'（提供 2 加仑）
