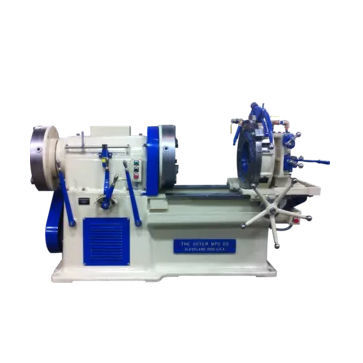

自动管道螺纹加工机 8R

产品概述
Oster 8R Rapiduction 是一款用于车间和现场的工业管道与螺栓滚丝机。其重型结构配备手工研刮的导轨与轴承，以保证对准和加工精度。前后两个离合杆配合后法兰夹持卡盘，便于装拆管件。

螺纹加工能力
标准管材适用径：2.5" 至 8"
标准螺栓适用径：2" 至 6"

主要规格
主轴转速（可变）：7-9-14-21-26-42
刀架行程：25"
长度：98.5"
宽度：50"
高度：62.5"
净重：7,640 lb
运输重量：7,940 lb

无需更换模头
单一模头可在不更换头、模座或模具的情况下，完成 2.5" 至 8" 所有管径的螺纹加工（使用 Symbol 8R 模具）。

径向模具
M2 工具钢模具固定在耐用钢制模座中；一套模具可覆盖相同螺距和锥度的所有尺寸。

附件

• Victaulic 型开槽工具附件 — 用于 Victaulic 开槽应用，保证正确的槽深、槽宽及距管端的距离；作为 8R 的可选装备提供。
• 8T 机器 — 用于精密 A.P.I. 螺纹加工的型号；配备导螺杆、正确锥度的锥度附件及采用切向式刀片的模头。
• 其它附件：No.6 尼普勒卡盘、可调管支撑及 Oster 切削油 "OSTO"。

标准配置

• 电机：7.5 hp，1,200 rpm，三相，60 Hz；230 或 460 V（亦可提供其他规格电机）。
• 电机控制：可反转的磁动起动器与按钮站，机床控制处配有 120 V 安全控制电路。
• 模头：一个径向快速开启型，调整以处理标准范围。
• 模座：一套覆盖标准管材范围。
• 模具：一套（Symbol 8R），高速钢，覆盖 2.5"–8"。
• 扩孔器：摆动式。
• 切断装置：车床式刀片切断工具，带双 V 块定位。
• 倒角刀：车床式，安装在切断块上。
• 前卡盘：强力三爪通用夹持。
• 后卡盘：三法兰爪通用夹持。
• 量规：直接读数鼓式，安装于刀架手轮上。
• 油泵：内齿轮式，带自动反转。
• 油：三十加仑 Oster "OSTO" 线程切削油。

视频
提供展示 Oster 8R 滚丝机的演示视频。

技术规格

• 标准管材适用径：2.5" 至 8"
• 标准螺栓适用径：2" 至 6"
• 主轴转速（可变）：7-9-14-21-26-42
• 刀架行程：25"
• 尺寸（L x W x H）：98.5" x 50" x 62.5"
• 净重：7,640 lb；运输重量：7,940 lb
• 电机：7.5 hp，1,200 rpm，三相，60 Hz（230 或 460 V）
• 电机控制：带 120 V 控制电路的可反转磁动起动器
• 模头：单一径向快速开启型（在适用范围内无需更换模头）
• 模具：高速钢，Symbol 8R（覆盖 2.5"–8"）
• 扩孔器：摆动式
• 切断：车床式刀片，带双 V 块定位
• 倒角：车床式
• 前卡盘：三爪通用夹持
• 后卡盘：三法兰爪通用夹持
• 量规：安装在刀架手轮上的直接读数鼓式
• 油泵：内齿轮式，自动反转
• 油容量：三十加仑 Oster "OSTO" 线程切削油
