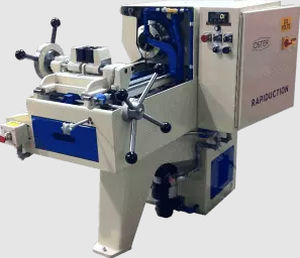

半自动管道螺纹加工机 792ALX

概要
Oster 792ALX 管道及螺栓滚丝机为重载高产能滚丝装置，适用于工业管件与螺栓的滚丝加工。提供三种床身长度以适配不同工件长度与生产流程。

• 三种床身长度：标准（7.5 in / 行程 7-3/4 in）、长（15 in）、超长（25 in）。
• 可加工 1/4 in 至 2-1/4 in（6 mm–57 mm）范围的 Class 2A 螺栓螺纹，及名义尺寸 1/8 in 至 2 in（3 mm–51 mm）范围的 NPT 管螺纹。
• 主轴转速可变：20–210 RPM。

螺纹能力与总体参数
螺栓滚丝能力：1/4 in 至 2-1/4 in（6 mm–57 mm）
管道滚丝能力（NPT 名义）：1/8 in 至 2 in（3 mm–51 mm 名义）
主轴可变转速范围：20–210 RPM
最大螺纹长度（不重新夹持）：视床身长度而定
标准床身长度：7.5 in（7-3/4 in）
长床身长度：15 in
超长床身长度：25 in
净重：900 lbs（约 408 kg）
运输重：1040 lbs（约 472 kg）

功能特性
792ALX 为连续生产与高重复精度而设计。

• 自定心快速作用虎钳滑台
  • 开式虎钳，硬化合金钢钳口用于 1/2 in 至 2 in，1/2 in 以下配备辅助钳口。
  • 工作平稳，便于装料，确保可靠夹持与自动定心。
  • 带可调料架，便于装卸。
• 可调节的刀头螺纹行程止挡
  • 快速设定的止挡可在设定螺纹长度时自动打开刀头，实现精确且可重复的切削。
• 主轴内铰削与倒角工具（可选）
  • 可选 #02871 铰削与倒角工具可在同一工位完成新切管螺纹的铰削与倒角；亦可配置用于实心棒的倒角。
• 三种床身长度可选
  • 标准 – 最大螺纹长度：7-3/4 in
  • 长 – 最大螺纹长度：15 in
  • 超长 – 最大螺纹长度：25 in

生产速度研究 – 管道滚丝（每小时件数）
管尺寸 | 每小时件数
1/2 in x 6 in lg. | 211
1/2 in x 2 ft lg. | 211
1/2 in x 10 ft lg. | 163
1 in x 6 in lg. | 175
1 in x 2 ft lg. | 180
1 in x 10 ft lg. | 124
2 in x 6 in lg. | 138
2 in x 2 ft lg. | 138
2 in x 10 ft lg. | 91

生产速度研究 – 螺栓滚丝（每小时件数）
螺栓直径 | 每小时件数
1/4 in | 220
3/8 in | 250
1/2 in | 215
5/8 in | 180
3/4 in | 187
7/8 in | 150
1 in | 157
1-1/8 in | 150
1-1/4 in | 150
1-3/8 in | 145
1-1/2 in | 130

优势

• 相比 CNC 加工在大批量时更具成本效益。
• 标准重复作业无需高技能操作员。
• 可用于管和螺栓的互换加工，适用于对精度有要求的关键应用。
• 半自动操作，适用于生产环境。
• 美国制造。

典型应用

• 锚栓
• 建筑用水泥锚
• 消防喷淋及天然气管道等管道系统
• 非标应用，如燃气罐车配件
• 海军潜艇用悬挂螺栓
• 除雪机零件

旋转 X1 刀头 – 说明
Oster X1 旋转刀头通过消除工件间主轴的启停增加产量，提升长工件加工的安全性，并能在单次通过中切削左右手螺纹。每小时可生产约 200 个螺纹端。

螺纹切削油
Oster 的 OSTO 深色螺纹切削油可延长模具寿命，防止切屑粘结与刀具磨损，并具备较长的货架稳定性。

演示视频
可提供演示视频：使用 #02871 Ream & Chamfer 工具的滚丝与端面处理；螺栓的基本操作；792A 机型概述。

技术规格

• 螺栓滚丝能力：1/4 in 至 2-1/4 in（6 mm–57 mm）
• 管道滚丝能力（NPT 名义）：1/8 in 至 2 in（3 mm–51 mm 名义）
• 主轴可变转速范围：20–210 RPM
• 床身长度（最大螺纹长）：标准 7.5 in（7-3/4 in）、长 15 in、超长 25 in
• 最大螺纹长度（不重新夹持）：随床身长度变化
• 净重：900 lbs（约 408 kg）
• 运输重：1040 lbs（约 472 kg）
• 可选主轴内 #02871 Ream & Chamfer 工具，用于管螺纹和实心棒倒角
• 自定心快速作动虎钳滑台，配硬化合金钢钳口及用于 <1/2 in 的辅助钳口
• 可调节的刀头螺纹止挡以实现可重复的螺纹长度
