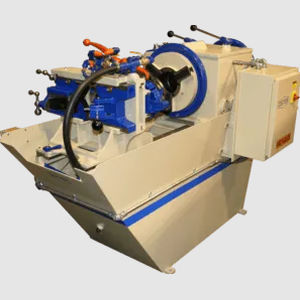

半自动管道螺纹加工机 Oster 784

半自动管道螺纹加工机 - Oster 784 - Oster Manufacturing - 图像 - 2

添加到我的收藏夹

添加到产品对比表

产品规格型号

技术参数: 半自动

产品介绍

概述
Oster 784 车牙机为专用工业级 4 英寸容量的管道和螺栓攻丝机。适用于对产量、工件尺寸和螺纹质量有较高要求的车间或现场使用。采用精密加工部件和整制底座，适合持续工业使用。

能力范围
标准管径范围：3/8" 至 4"
额外管径范围*：1/4"
标准螺栓范围：1/2" 至 3"
额外螺栓范围*：3/8" 至 11/16"

总体规格
主轴转速（可变）：16-23-35-51
工作台行程：15"
长度：5' 9"
宽度：3' 5"
高度：4' 4"
净重：1950 lbs.
运输重量：2300 lbs.

Oster 784（4 英寸）的优点

重型结构与工业级部件，适合持续使用。
2" 管使用的模具切削为全锥形，比竞争对手的模具更宽。
2.5"–4" 规格配备大型重型模具。
标准夹持范围覆盖 1/2"–4" 管和 5/8"–3" 螺栓；可选辅助夹持卡盘可扩展至 1/8" 管 / 1/4" 螺栓。
铸铁床、精密加工部件和整制底座。

螺纹尺寸 / 螺纹形式

NPT（National Pipe Taper）
NPTF（National Pipe Taper-Fuel, Dryseal）
NPS（National Pipe Straight）
NPSL（National Pipe Straight-Locknut）
BSPT（British Standard Pipe Taper）
BSPP（British Standard Pipe Parallel）
UNC（Unified Coarse Pitch Threads）
UNF（Unified Fine Pitch Thread）
公制粗牙
公制细牙
ACME
左右手螺纹

注意事项

本机为人工操作；基本操作不需特殊证书。
本机自动化整合能力有限；适用于手动或半自动流程。

主要特性
切断、铰孔与倒角
车床式切断和倒角工具安装于模头后部的横向导轨上。铰刀为摆动式，用于精确内孔加工。

杠杆操作模头
两只快速开启、可拆卸的杠杆操作模头覆盖全部管和螺栓范围。均带正锁止装置并可同时调节所有模具，以适应超差或欠差螺纹。换模快速且便捷。

电机控制
带反转功能的磁力起动器和按钮操作站，配有 JOG-RUN 选择开关用于主轴点动，以便换挡。输入 230/460V，机床控制转换为 120V 提高操作安全性。

电机安装与传动
电机安装在可调板上，通过三根 V 带驱动选择齿轮式变速器。V 带缓冲冲击，保证运行平稳且噪音低。所有轴均为滚珠轴承安装。

标准随机器材

模头 - 两个模头：一个用于至 2" 的规格，另一个用于 2-1/2" 至 4"。
模具 - 两套覆盖标准管径范围 1" 至 4"。仅右旋。包含一套高速钢 Symbol QUAD（1"–2"）和一套高速钢 Symbol 74（2-1/2"–4"）。左旋需选配模头及模具。
铰刀 - 摆动式。
切刀 - 车床式刀片切断工具，带双 V 块定心装置。
倒角刀具 - 安装在切断块上。
前卡盘 - 无需扳手的三爪通用夹持卡盘。
后定位卡盘 - 无需扳手的三爪通用定位卡盘。
电机 - 5 hp，1800 rpm，三相，60 Hz。230 或 460 V（可选其他电机）。
电机控制 - 带安全 120V 控制电路的反转磁力起动器与按钮操作站。
量规 - 安装在手轮上的直接读数鼓式量规。
油泵 - 由驱动电机通过 V 带驱动。
切削油 - 线切削油，十加仑 — Oster "OSTO"。
