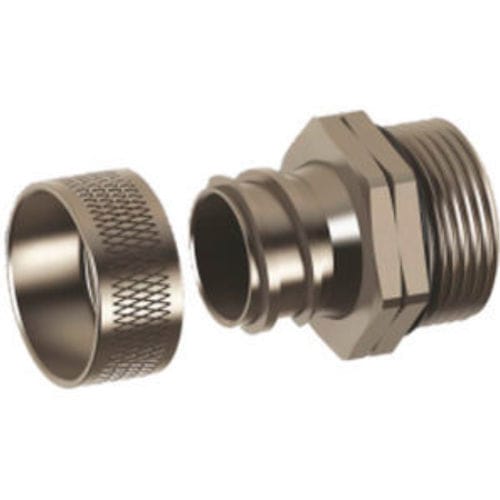

挠性波纹管连接头 MDM 12

概述

• 用于将 Tacflex 柔性螺旋导管连接到需要公制或 PG 螺纹的外壳或接线盒的旋转接头。

材料与部件

• 环：黄铜，镀镍
• 旋转压紧体：黄铜，镀镍
• O 型圈：NBR
• 连接螺纹：公制（EN60423）/ PG（DIN 40430）
• 防护等级：IP54
• 温度范围：-30 °C 至 +100 °C
• 特性：易于安装
• 版本：提供固定或旋转体版本
• 兼容性：可与 OCGS、OPCGS 或 OPCHF 导管配套使用

技术数据（公制 / PG 螺纹 旋转接头）
螺纹 (AG) | 代码 | H mm | GL mm | L mm | D mm | 扳手 mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

应用

• 用于在需要公制或 PG 螺纹的场合，将 Tacflex 柔性螺旋导管连接到外壳或接线盒。

特性 / 技术规格

• 材料（环和本体）：黄铜，镀镍
• O 型圈材料：NBR
• 螺纹标准：公制（EN60423）和 PG（DIN 40430）
• 防护等级：IP54
• 工作温度：-30 °C 至 +100 °C
• 安装：易于安装；提供固定或旋转体版本
• 兼容性：可与 OCGS、OPCGS 或 OPCHF 导管配套使用
• 螺纹尺寸范围：公制 M12 至 M63 及 PG 7 至 PG 48，相关尺寸数据见上表
