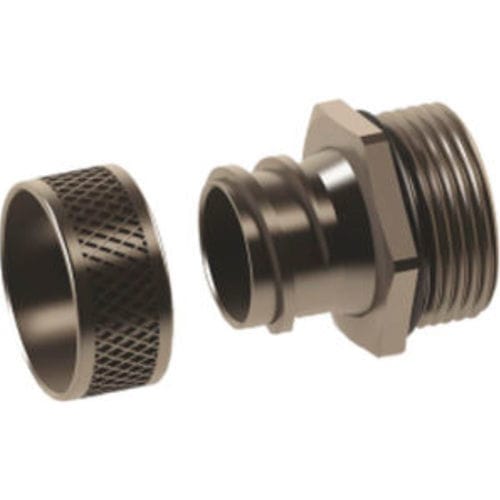

镀镍黄铜电缆接头 MMR 12

丁腈橡胶(NBR)IP54带弹性螺旋保护器

产品名称
柔性螺旋导管接头 — 固定体 MMR 系列

一般信息
环：镍镀黄铜
固定压盖体：镍镀黄铜
O 型圈：NBR
连接螺纹：公制 (EN60423) / PG (DIN 40430)
防护等级：IP54
温度范围：-30 °C +100 °C
特性：易于安装
版本：固定体或旋转体版本
兼容性：适用于 OCGS、OPCGS 或 OPCHF 导管

技术数据 - 公制 / PG 螺纹 固定体
螺纹 | 代码 | H mm. | GL mm. | L mm. | D mm. | 扳手 mm. | E mm.
M 12 x 1,5 | MMR 12 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MMR 16 | 24 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MMR 116 | 26 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MMR 20 | 26 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MMR 120 | 26 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MMR 25 | 27 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MMR 32 | 31 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MMR 40 | 36 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MMR 50 | 36 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MMR 63 | 36 | 14 | 17 | 46 | 65 | 51 x 56

PG 7 | MPR 7 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MPR 9 | 24 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MPR 11 | 26 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MPR 13,5 | 26 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MPR 16 | 26 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MPR 21 | 27 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MPR 29 | 31 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MPR 36 | 36 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MPR 42 | 36 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MPR 48 | 36 | 14 | 17 | 46 | 65 | 51 x 56

特性 / 技术规格

• 材料 - 环：镍镀黄铜
• 材料 - 固定压盖体：镍镀黄铜
• O 型圈材料：NBR
• 连接螺纹标准：公制 (EN60423) 和 PG (DIN 40430)
• 防护等级：IP54
• 工作温度范围：-30 °C 至 +100 °C
• 装配：易于安装
• 可用版本：固定体和旋转体
• 兼容导管：OCGS、OPCGS、OPCHF
• 上方包含详细尺寸表（螺纹、代码、H、GL、L、D、扳手、E）
