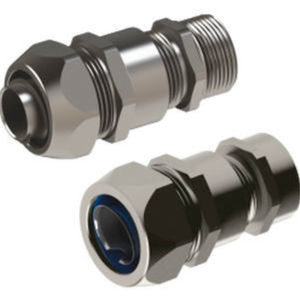

液压接头 Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

螺纹DIN镀镍黄铜

产品

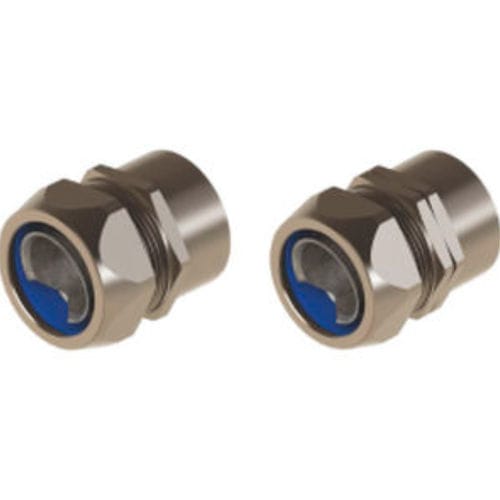

柔性螺旋导管接头，防液型，内螺纹 NPT，固定与旋转式 — LSRND / LSRDND 系列

材料与组件

• 压盖螺母：镀镍黄铜
• 环：PA6
• 压套（ferrule）：铝或黄铜
• 填料函体：镀镍黄铜
• O 型圈：NBR

连接与防护
连接螺纹：公制 (EN60423) / PG (DIN 40430)
防护等级：IP67（防尘并能防短时间浸入）
温度范围：-45 °C 至 +105 °C

技术参数 — NPT / 固定体
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

技术参数 — 旋转体
Code | NPT Thread | Spiral Measure | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

功能 / 技术规格

• 产品类型：柔性螺旋导管接头，防液型，母头，NPT，可选固定与旋转式
• 压盖螺母材料：镀镍黄铜
• 环材质：PA6（聚酰胺6）
• 压套材质：铝或黄铜
• 填料函体材质：镀镍黄铜
• O 型圈：NBR
• 支持的连接螺纹：公制 (EN60423) 与 PG (DIN 40430)
• 防护等级：IP67
• 工作温度范围：-45 °C 至 +105 °C
• 可用代码/尺寸：LSRND / LSRDND 系列，覆盖 1/4" 至 4"，对应螺旋规格 LGT10 至 LGT102
