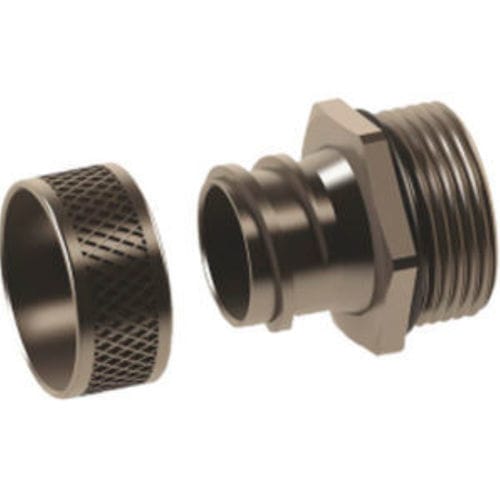

液压接头 Flexible Spiral Conduit Fittings NPT Fixed Body

螺纹环形镀镍黄铜

产品
MNR 系列 NPT 固定体柔性螺旋导管接头，适用于 NPT 螺纹连接。

材料与基本数据

• 环：镀镍黄铜
• 压紧体：镀镍黄铜
• O 型圈：NBR
• 连接螺纹：NPT（ANSI B1.20.1）
• 防护等级：IP54
• 温度范围：-30 °C 至 +100 °C

特性

• 易于装配
• 提供固定体和旋转体两种版本
• 兼容 OCGS、OPCGS 或 OPCHF 导管

技术数据 - 尺寸（mm）
NPT 螺纹 | 编码 | H mm | GL mm | L mm | D mm | 扳手 mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7.5 x 11.5
3/8 in | MNR 38 | 27.5 | 11.5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27.5 | 11.5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27.5 | 11.5 | 13 | 11 | 19 | 13 x 16.5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33.5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

特性 / 技术规格

• 材料（环和压紧体）：镀镍黄铜
• O 型圈材料：NBR
• 螺纹标准：NPT（ANSI B1.20.1）
• 防护等级：IP54
• 工作温度范围：-30 °C 至 +100 °C
• 可选版本：固定体和旋转体
• 兼容性：适用于 OCGS、OPCGS 或 OPCHF 导管
• 主要特性：易于装配
• 提供的尺寸/订购代码：多种 NPT 尺寸对应 MNR 代码及详细 H/GL/L/D/扳手/E 尺寸（见技术数据）
