模块化连接器

混合气动数据

概述

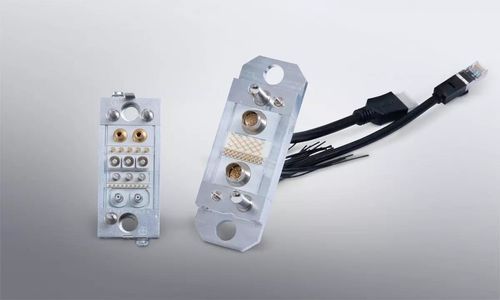

用于自动对接系统的模块化对接连接器。ODU-MAC® Silver-Line 提供可配置框架与可选快换头，可在一个连接器内实现电力、信号、数据和气动的混合传输，并降低维护时间。

主要功能

• 自动对接，支持高插拔次数
• 模块化混合接口，结合电源、数据与气动传输
• 可选快换头：前端快速更换
• 可按需提供电缆装配服务

功能与可选项
最多可配置8种对接框架，长度可变。模块可组合以适应小安装空间、高机械载荷或浮动支撑框架。提供30余种数据传输模块，包括光纤选件。

设计特点

• P4+ 结实框架：高公差补偿，径向游隙 ±4 mm，通过导向销与锥形衬套进行定位，框架浮动支撑
• 快换头可实现极高插拔寿命（取决于配置可达 10,000,000 次）
• 抗振性能优良且接触电阻持续较低

传输与应用
在单一连接器内实现气动、高功率电流、数据与光纤的同时传输。适用于机器人、工业对接系统等要求高插拔次数和高可靠性的应用场景。

文档与媒体
提供数据表、手册与技术说明。可按需提供 ODU-MAC® Silver-Line 的应用视频与演示资料。

特征 / 技术规格

• 系列名称：ODU-MAC® Silver-Line
• 对接框架数量：最多 8 种可配置框架
• 模块化传输模块：>30 种数据模块可用
• 插拔寿命：约 100,000 次至 10,000,000 次（视配置而定）
• 快换头：前端快速更换选项
• P4+ 框架补偿：径向 ±4 mm，实心导向销和锥形衬套
• 可选对接外壳：应力消除、出线口、接地连接、PCB 安装方案
• 交付：可按需提供电缆装配
