数据连接器 ODU MINI-SNAP®

供电以太网USB

产品概述

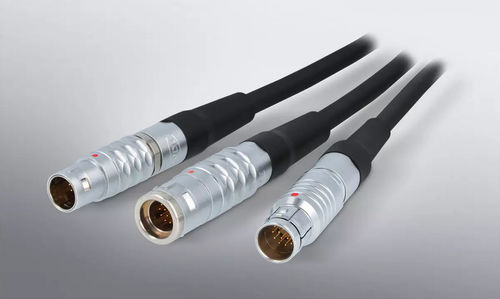

ODU MINI‑SNAP® 是一款具有插拔自锁（push‑pull）或易分离（break‑away）锁定功能的金属圆形连接器系列。该系列采用多种表面处理的金属外壳，接口直径为6.4 mm，适用于空间受限的安装环境，能在极端环境温度下稳定工作，并提供多样化的配置选项。

主要特性

• Push‑pull 或 Break‑Away 锁定
• 最低插拔寿命：5,000 次
• 芯数与端接形式可配置
• 防护等级示例：IP50 与 IP68（视具体配置而定）

产品描述
ODU MINI‑SNAP® 包含 L、K、B、F 四个系列。该连接器将 6.4 mm 的紧凑接口与可靠的锁定方式相结合：可选 push‑pull 或 break‑away。break‑away 型号可在紧急情况下实现小于1秒的快速分离；push‑pull 型号则通过外壳后拉来手动释放，单纯拉动电缆不会解锁。

L、K 与 B 系列

• Push‑pull 或 Break‑Away 锁定
• 榫槽式（pin‑and‑groove）机械编码
• 芯数范围：2–40，可实现混装
• 端接类型：焊接、压接、印刷（PCB）

F 系列

• Push‑pull 或 Break‑Away 锁定
• 半壳（half‑shell）机械编码
• 芯数范围：2–27，可实现混装
• 端接类型：焊接、压接、印刷（PCB）

锁定机构
自锁结构可防止因拉扯电缆而误解锁；手动解锁通过后拉外壳实现。L 与 K 系列采用榫槽式编码，F 系列采用半壳编码。

可选配置与组装
支持选择芯数、混装插芯、多种端接方式和电缆引出方式。提供定制组装服务以满足特定应用需求，减少现场安装工作量。

应用领域
适用于医疗设备、通信设备、测试与测量、工业电子等需要紧凑且可配置圆形连接器的场景。

特性 / 技术规格

• 产品系列：ODU MINI‑SNAP®（L、K、B、F）
• 材质：金属外壳（多种表面可选）
• 锁定类型：Push‑pull、Break‑Away
• 编码：榫槽式（L/K/B）、半壳（F）
• 芯数范围：L/K/B：2–40；F：2–27（支持混装）
• 端接类型：焊接 / 压接 / 印刷（PCB）
• 接口直径：6.4 mm
• 插拔寿命：≥ 5,000 次（典型）
• 防护等级：IP50 与 IP68（视配置而定）
• 工作温度范围：–40 °C 至 +120 °C
• 释放方式：后拉外壳以解锁
• 易分离（Break‑Away）：在紧急情况下可实现 < 1 秒的快速脱离（易分离型）
