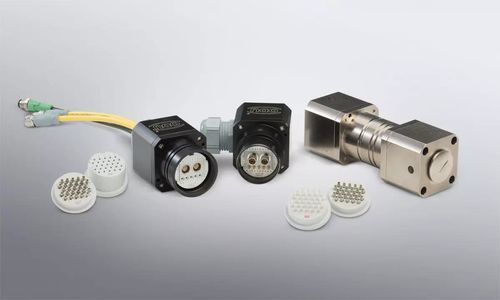

模块化连接器 ODU DOCK Silver-Line

组合式气动数据

概述
ODU DOCK Silver-Line 是一款面向机器人系统、工业机器人、测试设备和工具更换系统的模块化自动对接连接器系列。支持电动或气动自动插接，并可提供带电缆组件的即装即用接口。

主要特点

• 专为自动对接设计，适用于机器人和工业应用
• 线簧接触技术，具有高接点密度
• 插拔寿命：标准≥100,000 次；配备快换头可达 10,000,000 次
• 三种尺寸，铝或塑料外壳
• 可选 EMC 屏蔽、直出或折角电缆出口
• 标准压接端子；按需提供焊接端子
• 快换头便于快速更换可互换部件

功能能力
支持 2+PE 至 36+PE 的接点插芯，并可通过适配器与 ODU‑MAC® 模块组合，实现在单一模块化连接器内对信号、电源/电流、数据、光纤及介质（空气、流体）的混合传输。

应用与优势

• 用于机器人单元与自动化生产线的自动对接
• 适合频繁插拔的测试系统
• 适用于工具更换系统及恶劣工业环境
• 通过快换头与耐用接点降低停机时间和维护成本

规格 / 技术参数

• 系列：ODU DOCK Silver-Line
• 制造商：ODU
• 接点插芯：2+PE 至 36+PE（模块化配置）
• 插拔寿命：≥100,000（标准）；快换头可达 10,000,000
• 外壳材料：铝或塑料
• 接触技术：线簧；高接点密度
• 端子类型：标准压接；按需焊接
• 选项：EMC 保护；电缆组件；直出或折角电缆出口
• 模块化：通过适配器兼容 ODU‑MAC® 模块
